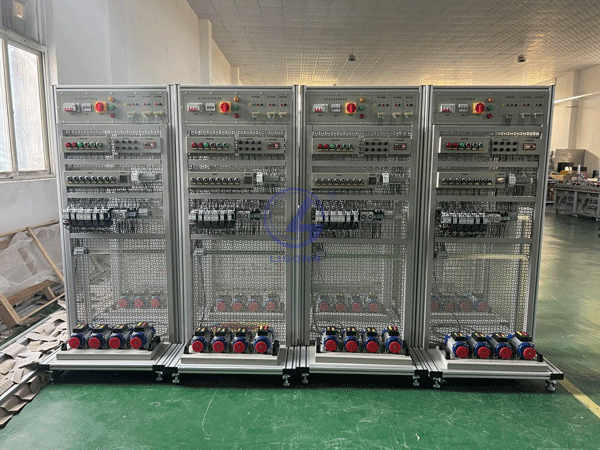

LGDT-01型電力拖動安裝與調試平臺

品牌：理工偉業 咨詢電話：010-82827827 82827835

1、標準控制屏
控制屏應采用立式結構，由網孔板、安全防護隔板、支撐架及支撐條、4只萬向輪、空氣開關、開關電源、插座等組成，平臺中全部單元模塊都安裝在標準控制屏上。
具體要求如下：
標準控制屏尺寸不小于H2000*W800*D800mm；
網孔板：冷軋鋼板≥2mm、底板撐條≥5mm。面板≥1750*800mm；
支撐架及支撐條≥800*800mm；
為保證產品為成熟產品（要求提供產品設計圖紙、圖片或宣傳彩頁）

2、電源控制模塊

設有4P20A（帶漏電保護）空氣開關、接觸器、電源指示燈、上電啟動按鈕、急停按鈕、3位按鈕盒、電源輸出端子排等組成，具有可靠安全保護功能。采用接線端子和接地端子。

3、電動機組

（1）交流雙速電機1臺
額定電壓： 380V，
額定電流：≥0.7A；
功率：≥0.18KW；
轉速：≥1400/800r/min；
需帶速度繼電器，輸出2組NO/NC。
（2）三相交流異步電動機3臺
額定功率：≥0.18KW；
額定電壓：380V/660V；
防護等級：IP54;
轉速： 1400r/min

4、常用電氣材料

序號	配置名稱	規格型號	單位	數量
1	斷路器	4P帶漏保C16	個	1
2	圓筒帽型熔斷器支持件（底座）	RT18-32（X）	個	6
3	熔斷器保險芯2A	RT18-2A 10*38	個	2
4	熔斷器保險芯3A	RT18-3A 10*38	個	4
5	交流接觸器	CJX2 3開1閉	個	11
6	熱過載繼電器	NR2 1開1閉	個	6
7	接觸器輔助觸頭	F4-22 2開2閉	個	9
8	中間繼電器	RJ2S-CLD-D24	個	5
9	中間繼電器插座	SJ2S-05B	個	5
10	時間繼電器	H3Y-2 8腳線圈AC220V 0-30秒	個	2
11	時間繼電器插座	PYF08A-E	個	2
12	中間繼電器	JZC1-44 AC220V	個	4
13	行程開關	LXJM1-8112	個	2
14	紅按鈕（Φ22）	YJ139-LA38A-11BN 1開1閉	個	2
15	綠按鈕（Φ22）	YJ139-LA38A-11BN 1開1閉	個	2
16	黃按鈕（Φ22）	YJ139-LA38A-11BN 1開1閉	個	2
17	急停按鈕（Φ22）	YJ139 LA38-11ZS 2閉	個	1
18	轉換開關（Φ22）	LA38-11X 1開1閉	個	1
19	按鈕盒		個	2
20	紅色指示燈(Φ22)	AD16-22DS AC220	個	1
21	綠色指示燈(Φ22)	AD16-22DS AC220	個	1
22	黃色指示燈(Φ22)	AD16-22DS AC220	個	1
23	標示牌	黑 Φ22	個	11
24	2.5mm²端子蓋	D-ST2.5 3030417	片	15
25	2.5mm²灰色端子	ST2.5 3031212	片	50
26	2.5mm²黃綠色端子	ST2.5-PE 3031238	片	5
27	終端固定件	CLIPFIX35 3022218	片	10
28	安裝螺絲		批	1

5、常用耗材

序號	配置名稱	規格型號	單位	數量
1	多股軟線	RV 1.0mm2 黃色	米	20
2	多股軟線	RV 1.0mm2 綠色	米	20
3	多股軟線	RV 1.0mm2 紅色	米	20
4	多股軟線	RV 1.0mm2 黃綠色	米	20
5	多股軟線	RV 1.0mm2 淡藍色	米	20
6	多股軟線	RV 0.75mm2 紅色	米	50
7	多股軟線	RV 0.75mm2 淡藍色	米	50
8	管形預絕緣端頭	E1008 紅色	包	1
9	管形預絕緣端頭	E1008 黃色	包	1
10	管形預絕緣端頭	E1008 綠色	包	1
11	管形預絕緣端頭	E1008 藍色	包	1
12	管形預絕緣端頭	E0508 紅	包	1
13	管形預絕緣端頭	E0508 藍	包	1
14	扎帶	3*120mm	包	1
15	線號管	1.0mm2	米	5
16	PVC鋸齒線槽	W40*H60mm 灰色	米	10
17	通用C45鋁導軌	357.51.1mm ，帶孔	米	4
