樓宇智能綜合布線實訓系統
一、系統概述
系統可劃分為工作區子系統、水平布線子系統、垂直干線子系統、樓層設備間子系統和管理子系統等各個綜合布線子系統，并通過計算機網絡實現與外部的信息交換，能滿足“智能建筑”、“建筑電氣”、“樓宇自動化” 等專業的實訓教學要求。
二、系統特點
(1)系統中所采用的部件均是實際工程中比較著名的品牌，有很大的實用性和通用性
(2)系統能夠進行設備的安裝、常用線纜的布線操作以及系統組建
(3)系統配備了常用的布線工具及檢測設備，可通過實際操作，加深學生對布線工具及檢測設備的認識與使用
(4)系統結合綜合布線的*新知識和實際經驗，根據綜合布線*新設備的功能和特點，編寫了典型的綜合布線實訓內容
三、技術指標
(1)工作電源：單相三線AC220V±10%50Hz
(2)工作環境：環境溫度范圍為-20℃～+45℃相對濕度＜85%（25℃）海拔＜4000m
(3)整機容量:?。?/font>0.5kVA
四、系統組成

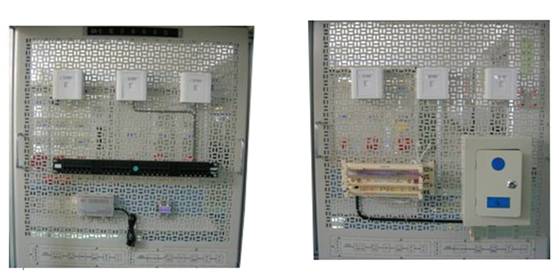

該系統采用網孔板的結構，可自行設計布線系統，進行設備的安裝、接線等實訓操作；整個系統可按子系統分為：工作區子系統、水平干線子系統、管理間子系統、垂直干線子系統、設備間子系統。
(1)工作區子系統：語音插座、數據插座
(2)水平干線子系統：超五類UTP雙絞線（四對非屏蔽雙絞線）、75歐姆同軸電纜、電話線
(3)管理間子系統：IP寬帶網樓層分線盒、視頻信號分配器、電話樓層分線盒
(4)垂直干線子系統：超五類UTP雙絞線（四對非屏蔽雙絞線）、75歐姆同軸電纜、大對數線纜、電話線
(5)設備間子系統：110大對數電話配線架、超5類25對數據接線模板、RJ-45插頭、視頻信號放大器、總電源開關
(6)布線工具及設備：網絡鉗、110卡線鉗、電腦線纜導通測試儀
(7)系統配置
|
序號 |
名稱 |
型號 |
單位 |
數量 |
品牌/廠商 |
|
1 |
視頻放大器 |
|
只 |
1 |
|
|
2 |
視頻分配器 |
|
只 |
1 |
|
|
3 |
電話樓層配線箱 |
XFO-168 |
只 |
1 |
|
|
4 |
110 100對電話配線架 |
|
只 |
1 |
LIGONG |
|
5 |
24口數據配線架 |
KN-515 24口 |
只 |
1 |
LIGONG |
|
6 |
RJ11插座 |
|
只 |
3 |
|
|
7 |
RJ45插座 |
|
只 |
3 |
|
|
8 |
單口面板 |
AVAYA |
個 |
6 |
|
|
9 |
主干線纜 |
10對電纜 |
根 |
1 |
|
|
10 |
RJ11、RJ45二合一壓線鉗 |
|
把 |
1 |
|
|
11 |
打線鉗 |
|
把 |
1 |
|
|
12 |
網絡測試儀 |
|
只 |
1 |
|
五、實訓項目
(1) 壓線鉗的使用
(2) 導通測試儀的使用
(3) RJ45插頭的跳線制作與測試
(4) 卡線式模塊的卡線與安裝
(5) 面板（信息插座）的安裝
(6) 110配線架的安裝與線纜卡接
(7) 信息點的導通測試、尋測與編號
(8) 雙絞線的制作和連接實訓
(9) 工作區子系統的認識及組建
(10)水平布線子系統的認識及組建
(11)管理子系統的認識及組建
(12)垂直干線子系統的認識及組建
(13)配線架的打線實訓
