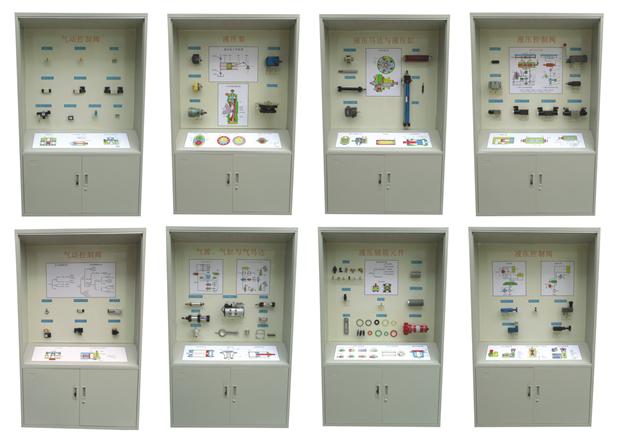

液壓剖視/實物模型陳列柜

一、概述
裝置采用各種實際工業液壓元件，并將其關鍵部位進行剖視，學生可直接觀察真實液壓元件基本結構和類型，是替代液壓元件結構掛圖式教具的理想產品，適合各院校機械類相關專業《液壓傳動技術》、《液壓與氣動技術》等課程實訓教學的。

二、技術性能
1. 輸入電源：單相三線～220V±10% 50Hz
2. 裝置容量：＜0.5kVA
3. 照明日光燈功率：30W
4. 外形尺寸：1270mm×530mm×2000mm（單柜尺寸）
三、產品特點
1. 可視性強液壓元件采用工業現場用閥，將其相關主要部位進行剖面線切割，保留內部閥芯及墊圈的完整，可直接看到閥內的結構、閥體輪廓、閥芯結構等。
2. 關聯性強裝置所配元件均為經1/4剖視后的真實液壓元件，同時在元件旁邊配套有專針液壓元件的理論結構說明，學生可以在邊觀察液壓元件的內部結構，同時結合旁側理論知識說明。加深對液壓元件的結構及原理的記憶。
3. 陳列柜柜體采用鐵質雙層亞光密紋噴塑結構，內裝有照明日光燈，并配裝玻璃推門防塵。
四、基本配置及功能
1.本裝置由成列柜、展示元件等組成。
2.實訓裝置基本配置及功能

序號	模塊	名稱	主要配置	數量	備注
1	基礎平臺	陳列柜	采用鈑金結構設計，表面為雙層亞光密紋噴塑工藝處理，裝置配套裝有30W日光燈照明能為操作提供一個明亮的工作環境。	3臺
2	液壓控制元件柜	壓力控制閥	直動式溢流閥	1個
3			先導式溢流閥	1個
4			減壓閥	1個
5			順序閥	1個
6		方向控制閥	液控單向閥	1個
7			二位三通手動換向閥	1個
8			二位三通電磁換向閥	1個
9		流量控制閥	節流閥	1個
10		流量控制閥	調速閥	1個
11	液壓動力元件與執行元件柜	液壓動力元件	低壓齒輪泵	1個
12			中壓葉片泵	1個
13			高壓柱塞泵	1個
14		液壓執行元件	單作用液壓缸	1個
15			雙作用液壓缸	1個
16			液壓馬達	1個
17		其他元件	活塞與活塞桿	1個
18	液壓輔助元件柜		密封圈	若干
19			清潔蓋	1套
20		液壓管接頭	卡套式管接頭	1套
21			擴口式管接頭	1套
22			焊接式管接頭	1套
23			無縫鋼管	1個
24			快速接頭	1套
25			高壓膠管	1根
26			空氣濾清器	1套
27			壓油過濾器	1只
28			吸油過濾器	1只
29	參考資料	使用說明書	理工偉業	1本
