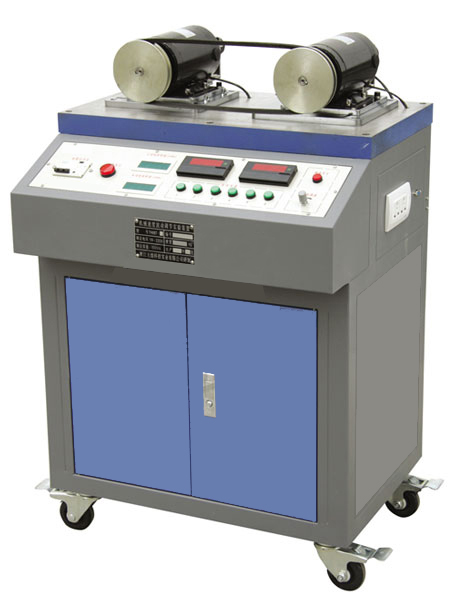

機械傳動典型零部件性能測試實訓裝置
一、產品概述
“機械傳動典型零部件性能測試實訓裝置”是根據各院校相關課程的教學大綱要求而研制的，該實訓裝置可以測試帶傳動、鏈傳動、萬向節傳動性能及傳動效率，適用于各院校《機械設計基礎》、《機械設計》、《機械原理》等課程中機械傳動典型零部件性能測試實訓教學。
二、系統特點
1. 可手動或用計算機測試軟件自動進行傳動分析實訓
2. 能通過計算機測試軟件進行傳動的運動模擬，直接觀察傳動特性
3. 可更換不同的皮帶輪，測試多種皮帶傳動
4. 可分6級加載，在不同負載情況下測定皮帶傳動、鏈傳動、萬向節傳動的傳動穩定性及傳動效率
5. 計算機測試軟件功能強大，具有數據采集、測試分析、曲線擬合、保存并打印實訓結果等功能。可測量功率、轉速、效率等參數的實時數據，并擬合繪制出效率、傳動曲線等，各曲線坐標可任意設置。
三、配置及技術性能
1. 實訓臺
(1)實訓桌采用鐵質雙層亞光密紋噴塑結構，鋁質面板，鑄件平板臺面。設有帶鎖柜子，可放置配件及資料等。實訓桌還設有四個萬向輪，便于移動和固定。
(2) 輸入電源：單相三線 AC220V±10% 50Hz
(3) 外形尺寸：650mm×530mm×1060mm
(4) 電流型漏電保護，I△n ≤30mA，動作時間≤0.1s，容量10A
(5) 直流調速器1個：采用PWM脈寬調制技術，輸出電壓 0～220VDC，輸出電流 4ADC
(6) 數顯轉速表2個：可分別顯示主、從動電機的轉速
(7) 直流數顯功率表2個：精度0.5級，既可顯示功率值，也可切換顯示電壓和電流值
(8) 多級加載裝置 1套
(9) 數據采集器 1套
2. 驅動電機：額定功率 355W
3. 電機調速范圍：0～1500r/min
4. 負載電機：額定功率 355W
5. 旋轉編碼器2個：鋁合金材質，分度1000脈沖/轉
6. 帶輪、鏈輪直徑：Φ115mm～Φ125mm
四、實訓項目
1.測定皮帶傳動的傳動穩定性及傳動效率，可手動或自動繪制傳動曲線和效率曲線
2.測定鏈傳動的傳動穩定性和傳動效率，可手動或自動繪制傳動曲線和效率曲線
3.測定萬向節傳動的傳動穩定性和傳動效率，可手動或自動繪制傳動曲線和效率曲線
