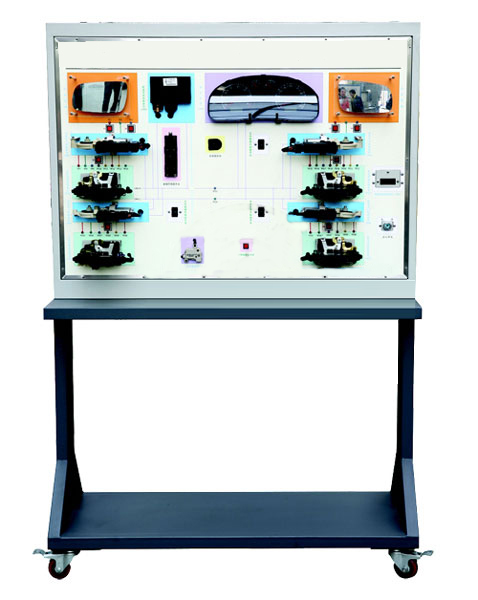

汽車CAN-BUS總線系統示教板
汽車CAN-BUS總線系統示教板展示了上海大眾帕薩特B5的舒適CAN系統，設備包括舒適系統控制器、汽車儀表、中央集控門鎖、電動門窗及電動后視鏡等真實汽車部件。能動態演示舒適CAN系統的工作過程，面板上設有相關測試點和故障設置開關，便于教師利用儀器儀表對其測試和故障現象模擬。
汽車CAN-BUS總線系統示教板裝置適合高職、職業技工類學校、職教中心等開設的汽車運用、汽車維修等專業以及汽車維修工等相關工種的汽車教學培訓。
一、裝置特點
面板設計采用汽車真實實物與彩色噴繪圖片相結合的模式，形象直觀演示系統組成和工作過程；
面板上設有相應的測試點，教師可以測量參數的變化；
面板上設有故障設置開關，可以動態展示系統常見故障情況。
二、技術性能
輸入電源：單相三線～220V±10% 50Hz
工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
裝置容量：＜0.3kVA
外形尺寸：120cm×55cm×180cm
三、基本配置及功能
示教板采用整體框架式結構，面板采用彩色PVC噴繪工藝，框架和控制屏經過噴塑處理，并設計有桌面，便于教師放置相關測量設備，底部設有萬向輪便于移動和布置。
面板布局采用框圖模塊設計，具體實物與框圖一一對應，舒適CAN系統采用舒適系統控制器、汽車儀表、中央集控門鎖、電動門窗、行李箱電機及電動后視鏡等，能完整展示大眾帕薩特B5中的舒適CAN系統的構成和工作過程。
面板上還設有診斷座，用于連接汽車專用解碼器，可實現數據流檢測和故障診斷，讀碼、清碼、匹配及測試執行器功能。
四、實訓項目
中央集控門鎖工作演示
電動車窗工作演示
電動后視鏡工作演示
行李箱電機工作演示
舒適CAN系統工作演示
五、故障設置功能
面板上設置有故障模擬開關，當開關按下相應的指示燈點亮，表示故障已經被設置。設備可設置4個故障點，故障類型包括中控門鎖故障和電動后視鏡故障等情況。
六、儀器配置
用戶必配儀器：汽車專用解碼器(支持CAN總線）、汽車專用萬用表
用戶選配儀器：汽車專用示波器
