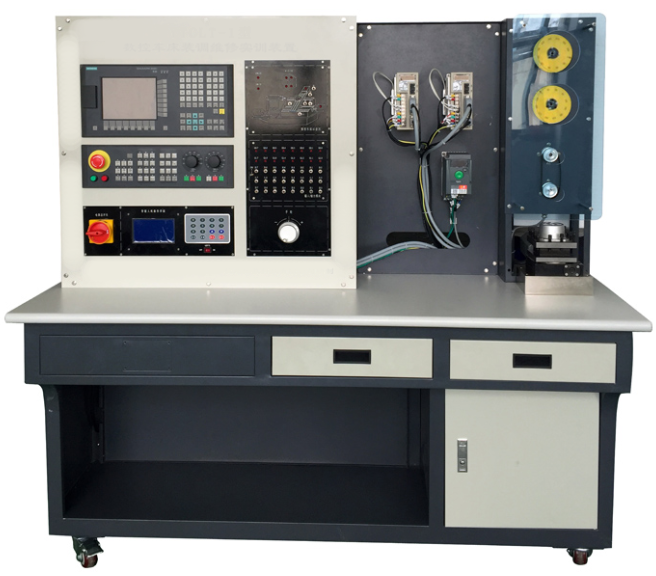

數控車床裝調維修實訓裝置(西門子)
數控車床裝調維修實訓裝置(西門子)適合高職院校、中職學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、數控技術應用、機械加工等專業實訓，同時適用于數控設備維修、數控加工技術、機床電路維修等課程教學及相關職業技能鑒定考核。
數控車床裝調維修實訓裝置(西門子)模塊化設計，將數控車床的整套電氣控制系統按功能進行模塊化區分，布局合理，便于學生了解各部分的組成、連接與調試。
數控車床裝調維修實訓裝置(西門子)以實際工作任務為載體，按工作過程可分解出若干項目任務，通過使用、訓練和培訓，能充分鍛煉學生對數控機床的安裝、接線、調試、故障診斷與維修等綜合能力。
一、技術性能
1. 輸入電壓：三相四線制380V±10% 50Hz
2. 工作環境：溫度-10℃～40℃ 相對濕度＜85%（25℃）海拔＜4000m
3. 裝置容量：＜2kVA
4. 安全保護：漏電壓、漏電流保護
5. 外形尺寸：150cm×70cm×148cm（THWLDTS-1T型）、80cm×60cm×180cm（THWLDTS-1G型）
二、產品結構和組成
1. 裝置正面裝有數控系統、伺服驅動、主軸驅動、輸入輸出單元、驅動電機等模塊，背面設有機床電氣控制模塊，布局合理、清晰。
2. 數控系統采用西門子公司的“SINUMERIK 808D”系統，可進行數控系統的安裝、連接、參數設置與功能調試等實訓。
3. 輸入輸出單元將數控系統的輸入輸出信號引出，輸入信號通過鈕子開關實現，輸出信號用信號燈指示；還設計有數控車床示意圖模塊，學生可進行PLC的編程與應用方面實訓。
4. 電動刀架模塊為四工位電動刀架，可演示車床刀架換刀的控制過程。
5. 電氣控制模塊前方設有有機玻璃保護，內部安裝有斷路器、繼電器、接觸器、變壓器、開關電源、接線端子等，安裝板采用不銹鋼網孔板，上設有鋁合金導軌、行線槽等，便于器件安裝、接線。
三、實訓項目
1. 數控系統的組成與連接
2. 電源及保護線路的設計與分析
3. 數控系統基本操作
4. 數控系統初始化
5. 數控系統功能參數的設置
6. 數控系統與伺服驅動單元的連接與調試
7. 數控系統與主軸驅動單元的連接與調試
8. PLC編程與邏輯控制
9. 電動刀架的控制
10. 數控系統的數據備份與恢復
11. 數控機床報警識別、常見故障分析與排除
12. 數控車床編程與加工
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
數控車床裝調維修實訓裝置(西門子)模塊化設計，將數控車床的整套電氣控制系統按功能進行模塊化區分，布局合理，便于學生了解各部分的組成、連接與調試。
數控車床裝調維修實訓裝置(西門子)以實際工作任務為載體，按工作過程可分解出若干項目任務，通過使用、訓練和培訓，能充分鍛煉學生對數控機床的安裝、接線、調試、故障診斷與維修等綜合能力。
一、技術性能
1. 輸入電壓：三相四線制380V±10% 50Hz
2. 工作環境：溫度-10℃～40℃ 相對濕度＜85%（25℃）海拔＜4000m
3. 裝置容量：＜2kVA
4. 安全保護：漏電壓、漏電流保護
5. 外形尺寸：150cm×70cm×148cm（THWLDTS-1T型）、80cm×60cm×180cm（THWLDTS-1G型）
二、產品結構和組成
1. 裝置正面裝有數控系統、伺服驅動、主軸驅動、輸入輸出單元、驅動電機等模塊，背面設有機床電氣控制模塊，布局合理、清晰。
2. 數控系統采用西門子公司的“SINUMERIK 808D”系統，可進行數控系統的安裝、連接、參數設置與功能調試等實訓。
3. 輸入輸出單元將數控系統的輸入輸出信號引出，輸入信號通過鈕子開關實現，輸出信號用信號燈指示；還設計有數控車床示意圖模塊，學生可進行PLC的編程與應用方面實訓。
4. 電動刀架模塊為四工位電動刀架，可演示車床刀架換刀的控制過程。
5. 電氣控制模塊前方設有有機玻璃保護，內部安裝有斷路器、繼電器、接觸器、變壓器、開關電源、接線端子等，安裝板采用不銹鋼網孔板，上設有鋁合金導軌、行線槽等，便于器件安裝、接線。
三、實訓項目
1. 數控系統的組成與連接
2. 電源及保護線路的設計與分析
3. 數控系統基本操作
4. 數控系統初始化
5. 數控系統功能參數的設置
6. 數控系統與伺服驅動單元的連接與調試
7. 數控系統與主軸驅動單元的連接與調試
8. PLC編程與邏輯控制
9. 電動刀架的控制
10. 數控系統的數據備份與恢復
11. 數控機床報警識別、常見故障分析與排除
12. 數控車床編程與加工
