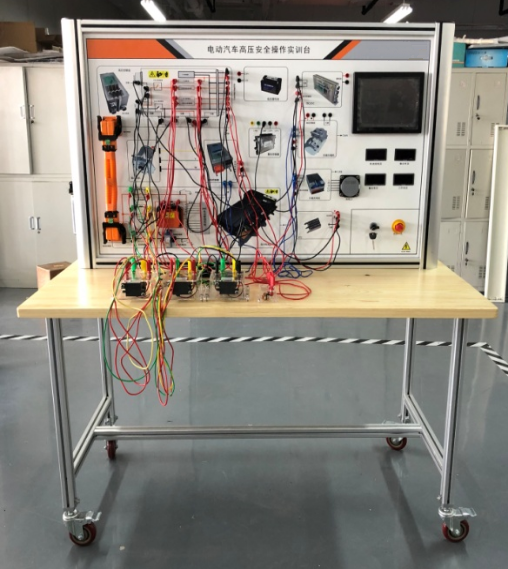

新能源汽車高壓安全實訓臺
一、產品概述
1.實訓臺面板采用至少4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板制作，底架部分采用歐洲標準鋁型材，帶自鎖腳輪裝置，實訓臺底座上配有桌面，方便放置資料、輕型檢測儀器等；面板打印有永不褪色的彩色電路圖與工作原理示意圖。
2.實訓臺工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
3.實訓臺面板上安裝有點火開關，安全插頭模塊，高壓電路仿真系統，安全繼電器仿真模塊，漏電保護模塊與操縱開關。
4.七寸液晶顯示屏幕，各部件連接正確后，顯示系統工作參數。
5.可以與新能源汽車充電管理系統實訓臺配合使用，完整模擬整車高壓配件之間的工作方式。
二、技術參數
1.外接電源：交流220V±10% 50Hz
2.工作電壓：直流12V
3.工作溫度：-40℃～ 50℃
4.外形尺寸：1240×600×1700mm(長×寬×高)
三、產品能夠完成的教學功能
1.學員可直觀對照電動汽車高壓安全防護系統結構原理圖和實物，認識和分析電動汽車整車高壓安全防護系統的工作原理。
2.實訓臺可以動態模擬整車高壓安全防護系統的運行狀態與工作過程。
3.電動車高壓保護原理實驗
4.高壓電路漏電保護仿真原理
5.高壓插頭拆裝插拔實驗
6.高壓電路維修操作仿真實驗
7.滿足五項安全規定：斷開高壓電、防止重新連接、確定處于無電狀態、接地和短路、遮擋或阻隔高壓部件。
8.電動汽車高低壓用電器：通過學習讓學生了解電動汽車高低壓電器系統的組成、結構和部件的認知。
9.電動汽車電氣使用環境：通過學習讓學生了解在電動汽車電器的使用過程和檢修過程中所面臨的高電壓危害，能讓學生了解高壓作業的五項安全規定。
10.電動汽車檢修安全：在車輛檢修過程中，維修人員將不同程度的接觸到電動汽車中的高電壓元器件，通過學習讓學生掌握在對車輛進行檢修時 如何使用操作絕緣護具、工具，如何將車輛設置在完全安全的電壓狀態（斷開高壓電回路），經過正確斷電操作后的車輛才可以允許相關資質人員進行進一步的有關 車輛與零部件的檢測與維修。
11.高壓互鎖：為了避免在車輛檢修時的對高壓元器件的誤操作或者出現事故時高壓元器件受損而對人員的造成電傷害，現代電動汽車都要會裝備高壓互鎖系統，所以可以通過學習掌握高壓互鎖的結構原理。
12.低壓連線：讓學生通過對低壓系統的連線，熟練掌握低壓系統的連接方式和結構。
13.高壓連線:讓學生通過對高壓系統的連線，熟練掌握高壓系統的連接方式和結構。
14.維護開關：通過學習讓學生掌握維護開關是在電動汽車的高壓系統手動斷電開關，通常布置在電池組中間。拆卸維護開關后，呈串聯關系的兩組電池從中間被斷開，電壓一分為二，高壓系統回路被斷開。確保不會再從動力電池組輸出危險電壓給用電器。
15.實訓臺可以動態模擬整車高壓安全防護系統的運行狀態與工作過程。
16.清除:通過學習讓學生掌握電動汽車故障清除的準確性操作步驟。
17.完整展示了電動汽車高壓安全防護系統，可以動態模擬整車高壓安全防護系統的運行狀態與工作過程。
四、實訓項目
實訓項目（一）：高壓安全知識
實訓項目（二）： 汽車高壓系統的組成
實訓項目（三）：汽車高壓系統的結構及工作原理
實訓項目（四）： 汽車高壓系統的上下電邏輯
實訓項目（五）： 汽車高壓系統的高壓線束插頭的插拔
實訓項目（六）： 高壓系統的互鎖故障排除
