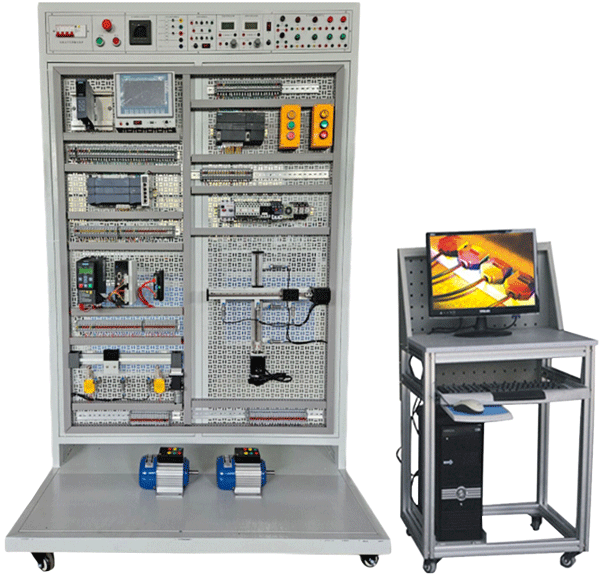

LGP-LYD03A型 工業網絡控制實訓臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、 產品概述
工工業網絡控制實訓臺、工業控制網絡綜合實訓室設備、工業控制網絡實驗平臺、工業自動化網絡技術實驗室設備通過實驗使得學生熟悉工業網絡的基本原理、系統設計方法，熟悉各種PLC和觸摸屏的工作特性；掌握基于工業網絡的控制系統設計方法，為畢業設計及今后從事相關的工作奠定一定的實踐基礎。
工業網絡控制實訓臺主要承擔《工業自動化網絡技術》、《現場總線網絡》課程的設計和畢業設計任務。主要針對全校工科專業課程含PLC控制原理及應用和現場總線網絡等專業課的學生進行實驗的專業教學實驗室。
工業網絡控制實訓臺主要用于學生對可編程控制器(PLC)的編程學習 、工業網絡架構認識與熟悉 、工業以太網通訊及編程 、觸摸屏現場控制、組態軟件控制與監控 、遠程控制及工業復雜網絡架構控制設計、步進電機組件、伺服及驅動器組件、傳感器組件、三相異步電機組件的認識與使用，具備現場總線、工業以太網、工業無線網絡等典型網絡系統，集成相應PLC及其擴展模塊硬件、觸摸屏、邊緣網關、步進電機、 模擬量傳感器、噪音傳感器、編碼器、溫濕度傳感器、三色燈等， 實現工業設備的網絡通信、協議轉換等實訓場景。
二、 工業網絡控制實訓裝置特色
1. 實訓建設理念為一次性建設，本設備采用通用型寬展口，所有主機的I/O口都可通過擴展口引出，可以用于插接式訓練，也可進行線接式實操訓練；還設有兩塊可拆卸的網孔板可對不同層次的學生進行考核。
2. 在主機選型方面由小型S7-200SMART系列PLC，全面覆蓋了西門子常用PLC類型，主機可以通過并口連接到實訓區進行實訓，可從基礎小型PLC開始學起，再到中型PIC,最后到大型PLC，由簡到繁的學習理念讓學生容易接受，學習起來更加得心應手。
3. 采用模塊組合式結構，含開關量、模擬量、變頻調速、觸摸屏、通信模塊等，配套MCGS工控組態監控軟件，實現仿真化、信息化實訓教學。
4. 項目實訓模塊：利用目前典型的可編程控制器及總線技術完成對工業生產中典型案例的模擬對象、實物模型中的邏輯、模擬、過程、運動等的控制。
5. 仿真實訓教學：通過虛擬環境實時顯示PLC運行狀態，模擬工業現場控制，可以進行編程訓練、程序編寫測試等功能。
6. 模塊化網絡系統：網絡結構主要由西門子主機S7-200SAMRT構成，根據工業中西門子PLC應用歷程構建了一個工業網絡，網絡通訊涉及PROFINET通訊、以太網通等多層網絡通訊。
三、 技術性能
1. 輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3. 裝置容量：＜0.5kVA
4. 重 量：100kg
5. 外形尺寸：1780mm×730mm×1460mm
6. 安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
