當前位置:首頁 > 產品展示 > 高教職教設備 > 過程控制實驗裝置 > 過程控制實驗裝置

一、系統組成

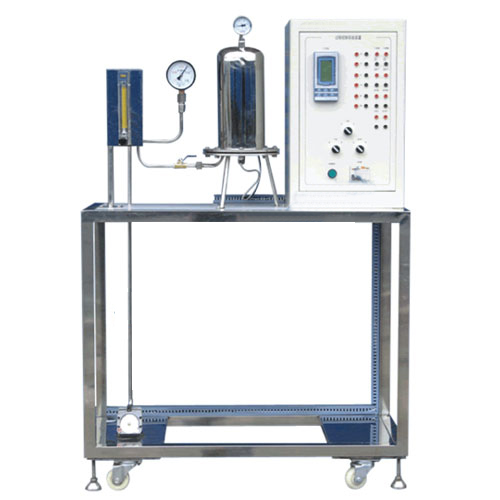

      該實驗裝置包括微型氣泵和不銹鋼空氣罐組成。其中不銹鋼常壓空氣罐里面有電加熱器裝置，并配有壓力檢測裝置和溫度檢測裝置。微型氣泵與變頻器組成壓力控制系統。電加熱器裝置與可控硅調壓模塊組成溫度控制系統。 1、控制對象
    常壓空氣罐
2、系統動力設備
    微型壓縮氣泵
    電加熱器
3、檢測傳感器
    壓力傳感變送器
    溫度傳感變送器
    轉子流量計
4、執行機構
    單相調壓模塊：用于調節加熱器功率，以控制空氣罐內溫度。
    變頻器：通過調節壓縮氣泵的轉速以控制氣泵流量的大小。
5、控制系統
    帶遠程485通訊的數據采集與控制的A/D與D/A轉換模塊；
    智能儀表控制器：AI818控制儀表或C1000無紙紀錄調節儀；
    西門子可編程邏輯控制器(S7-200等)
6、軟件系統
    DDC系統實驗軟件
    儀表系統實驗軟件
    PLC系統實驗軟件
     MCGS5.5監控與組態軟件
7、設備其他指標
    供電電源：交流電，單相三線220V
    *大功耗：1.0KW
    設備尺寸：1450×600×1500
二、實驗項目
    基于上述實驗裝置可完成以下常規控制實驗（其中閉環控制實驗均包括設定值跟蹤實驗與抗干擾實驗），具體包括：
1、過程控制系統組成認識實驗
     過程控制系統的組成、硬件認識與信號連接操作
    智能儀表的操作與參數設定
    傳感變送器的校正(零點遷移與量程調整)
    變頻調速氣泵的特性測試
2、溫度控制系列實驗
     溫度對象的特性測試
    空氣罐內溫度的PID回路控制
    空氣罐內溫度的模糊控制
    空氣罐內溫度的超弛控制
3、壓力控制系列實驗
    壓力對象的特性測試
    空氣罐內壓力的PID回路控制
    空氣罐內壓力的模糊控制
