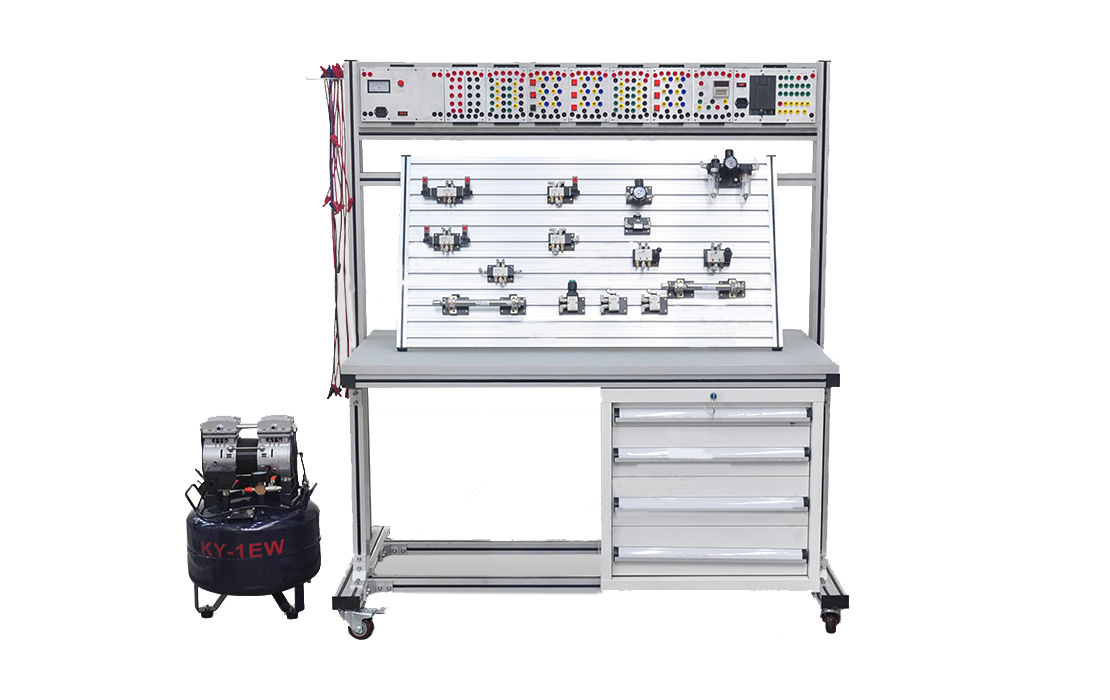

LGJ-DYQ03型 單面工業液壓氣動實訓臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
LGJ-DYQ03型 單面工業液壓氣動實訓臺依據國家高等院校、職業技術院校的《液氣壓傳動》、《氣動控制技術》教學大綱、實驗教學大綱, 針對當前的實驗教學現況而專業設計的氣動教學實驗臺。單面工業液壓氣動實訓臺覆蓋了氣動技術、PLC自動控制技術、傳感器應用技術等多項技術，是氣動技術和控制技術的完美結合。
一、實驗臺主要技術參數

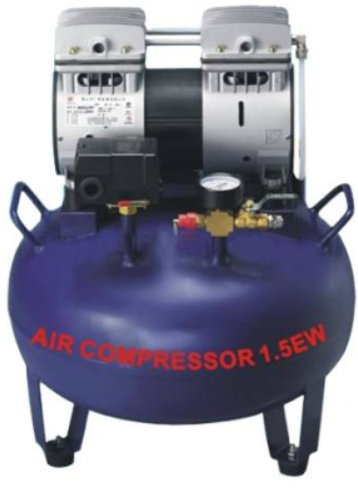

二、空氣壓縮機簡介
液壓泵站由三相電機、變量葉片泵、單向閥、風冷器、空氣濾清器、油溫油面計、壓力表等組成。液壓泵站控制與實驗臺一體安裝，具有電氣過載、缺相保護等功能，專用電器軟啟動器，防系統憋壓裝置。
二、主要技術參數
三、氣動元件
1.臺制彈卡：ABS工程塑料模具制作，一體化注塑成形,表面磨砂處理，單卡槽一體化固定方式(方便、快捷)
2.接口 ： ABS半透明材料制作,安裝固定一紅一黑護套插座,并有DC24V接線標志
3.氣動元件：采用國際國內知名品亞德客工業氣動元件
四、主要實驗項目
1、常用氣動元件功能演示實驗；
2、常見氣動回路演示實驗；
3、單作用氣缸的電磁閥換向回路；
4、雙作用氣缸的電磁閥換向回路；
5、雙作用氣缸的氣控閥換現回路；
6、單作用氣缸的單向速度調節回路；
7、單作用氣缸的雙向速度調節回路；
8、雙作用氣缸的進口速度調節回路；
9、雙作用氣缸的出口速度調節回路；
10、速度換接回路；
11、采用并聯節流閥的緩沖回路；
12、互鎖回路；
13、單缸連續往復控制回路；
14、雙缸連續往復控制回路；
15、用行程閥雙缸順序動作回路；
16、用電氣開關雙缸順序動作回路；
17、二次壓力控制回路；
18、高低壓力轉換回路；
19、計數回路；
20、延時回路；
21、邏輯閥的應用回路；
22、雙手操作回路；
23、自動手動并用回路；
24、PLC及各種繼電器的應用。
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
| 使用電源 | 國家標準供電電源——AC220V（±5%）、50HZ,帶短路保護、漏電保護、過載保護等功能 |
| 控制電壓 |
安全控制電壓——DC24V |
| 使用壓力 | <=0.75Mpa |
| 使用環境要求 | 能在環境溫度-10℃——+50℃下使用 |
| 尺寸 | 1620x720x1650（mm） |
| 重量 | 約120Kg |
液壓泵站由三相電機、變量葉片泵、單向閥、風冷器、空氣濾清器、油溫油面計、壓力表等組成。液壓泵站控制與實驗臺一體安裝，具有電氣過載、缺相保護等功能，專用電器軟啟動器，防系統憋壓裝置。
二、主要技術參數
| 電源 | 220V AC50HZ |
| 流量 | 40L/min |
| 儲氣罐容積 | 24L |
| 噪音 | <=60db |
| *大壓力 | 1.0Mpa |
| 尺寸 | 40*40*52 ( cm ) |
| 凈重 | 22Kg |
1.臺制彈卡：ABS工程塑料模具制作，一體化注塑成形,表面磨砂處理，單卡槽一體化固定方式(方便、快捷)
2.接口 ： ABS半透明材料制作,安裝固定一紅一黑護套插座,并有DC24V接線標志
3.氣動元件：采用國際國內知名品亞德客工業氣動元件
四、主要實驗項目
1、常用氣動元件功能演示實驗；
2、常見氣動回路演示實驗；
3、單作用氣缸的電磁閥換向回路；
4、雙作用氣缸的電磁閥換向回路；
5、雙作用氣缸的氣控閥換現回路；
6、單作用氣缸的單向速度調節回路；
7、單作用氣缸的雙向速度調節回路；
8、雙作用氣缸的進口速度調節回路；
9、雙作用氣缸的出口速度調節回路；
10、速度換接回路；
11、采用并聯節流閥的緩沖回路；
12、互鎖回路；
13、單缸連續往復控制回路；
14、雙缸連續往復控制回路；
15、用行程閥雙缸順序動作回路；
16、用電氣開關雙缸順序動作回路；
17、二次壓力控制回路；
18、高低壓力轉換回路；
19、計數回路；
20、延時回路；
21、邏輯閥的應用回路；
22、雙手操作回路；
23、自動手動并用回路；
24、PLC及各種繼電器的應用。
