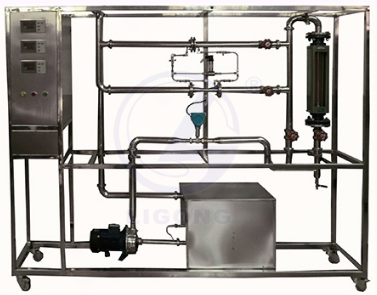

LG-TFLJ01型 流量計性能測定實驗裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、裝置特點
1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。
3、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
4、整套設備除去特殊材料外均采都用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
5、實驗系統裝置綜合了文丘里和孔板流量計兩種流量計的校核，使學生學會正確的流量測量，認識正確的引壓方法。
6、實驗項目可通過閥門調節切換選擇，流體出口滿管段設計；流體流量采用閘閥調節，流量計量采用渦輪流量計和數字儀表系統；節流壓差采用壓力傳感器和數字儀表系統。
7、整套系統采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。
8、裝置設計可360度觀察，實現全方位教學與實驗。
二、裝置功能
1、了解渦輪流量計、孔板流量計、文丘里流量計和轉子流量計的構造、工作原理和
2、掌握流量計的標定方法。
3、了解節流式流量計流量系數 C 隨雷諾數 Re 的變化規律， 流量系數 C 的確定方法。
4、學習合理選擇坐標系的方法。學會用標準流量計的方法標定流量。
5、測定節流式流量計（孔板、文丘里）的流量標定曲線。
6、測定節流式流量計的雷諾數 Re 和流量系數 C 的關系，并進行比較。
7、測定轉子流量計的流量標定曲線。
三、技術參數
1、孔板流量計流量：0.2~10m3/h，壓差范圍：10~100KPa
2、文丘里流量計流量：0.2~10m3/h，壓差范圍：10~150KPa
3、轉子流量計流量：0.4~4m3/h。
4、渦輪流量計流量：0.1~10m3/h。
5、溫度：常溫。
四、公用設施要求
1、水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。
2、電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
3、實驗物料：清潔自來水，外配設備：無。
五、主要配置
1、LZB-40 水轉子流量計： 流量范圍 400～4000 L/h。
2、孔板流量計流量： 0.2~10m3/h，孔板流量計：孔板喉徑：Φ20mm。
3、文丘里流量計流量：0.2~10m3/h，文丘里流量計：文丘里喉徑：Φ14mm。
4、DN20渦輪流量計：流量范圍0.5～8.0 m3/h，4-20mA遠傳輸出，流量檢測機構 。
5、壓差傳感器：量程0～150KPa，4-20mA遠傳輸出，差壓檢測機構。
6、宇電AI501 流量數字顯示儀。
7、宇電AI501 溫度數字顯示儀。
8、宇電AI501 壓差數字顯示儀。
9、不銹鋼離心泵：功率 550W，*大流量 5.2m3/h。
10、水箱：304不銹鋼材質，容積80L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。
11、管路：304衛生級不銹鋼材質，采用不銹鋼快裝活接與管路連接；管道活接連接渦輪流量計。
12、閥門：采用304不銹鋼閥和優質銅閥。
13、電器：接觸器、開關、漏電保護空氣開關。
14、304不銹鋼儀表柜：測控、電器設備在實驗架上。
15、304不銹鋼材質框架1800*500*1800mm(長×寬×高)，帶腳輪及禁錮腳。
六、測控組成
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。
3、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
4、整套設備除去特殊材料外均采都用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
5、實驗系統裝置綜合了文丘里和孔板流量計兩種流量計的校核，使學生學會正確的流量測量，認識正確的引壓方法。
6、實驗項目可通過閥門調節切換選擇，流體出口滿管段設計；流體流量采用閘閥調節，流量計量采用渦輪流量計和數字儀表系統；節流壓差采用壓力傳感器和數字儀表系統。
7、整套系統采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。
8、裝置設計可360度觀察，實現全方位教學與實驗。
1、了解渦輪流量計、孔板流量計、文丘里流量計和轉子流量計的構造、工作原理和
2、掌握流量計的標定方法。
3、了解節流式流量計流量系數 C 隨雷諾數 Re 的變化規律， 流量系數 C 的確定方法。
4、學習合理選擇坐標系的方法。學會用標準流量計的方法標定流量。
5、測定節流式流量計（孔板、文丘里）的流量標定曲線。
6、測定節流式流量計的雷諾數 Re 和流量系數 C 的關系，并進行比較。
7、測定轉子流量計的流量標定曲線。
三、技術參數
1、孔板流量計流量：0.2~10m3/h，壓差范圍：10~100KPa
2、文丘里流量計流量：0.2~10m3/h，壓差范圍：10~150KPa
3、轉子流量計流量：0.4~4m3/h。
4、渦輪流量計流量：0.1~10m3/h。
5、溫度：常溫。
四、公用設施要求
1、水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。
2、電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
3、實驗物料：清潔自來水，外配設備：無。
五、主要配置
1、LZB-40 水轉子流量計： 流量范圍 400～4000 L/h。
2、孔板流量計流量： 0.2~10m3/h，孔板流量計：孔板喉徑：Φ20mm。
3、文丘里流量計流量：0.2~10m3/h，文丘里流量計：文丘里喉徑：Φ14mm。
4、DN20渦輪流量計：流量范圍0.5～8.0 m3/h，4-20mA遠傳輸出，流量檢測機構 。
5、壓差傳感器：量程0～150KPa，4-20mA遠傳輸出，差壓檢測機構。
6、宇電AI501 流量數字顯示儀。
7、宇電AI501 溫度數字顯示儀。
8、宇電AI501 壓差數字顯示儀。
9、不銹鋼離心泵：功率 550W，*大流量 5.2m3/h。
10、水箱：304不銹鋼材質，容積80L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。
11、管路：304衛生級不銹鋼材質，采用不銹鋼快裝活接與管路連接；管道活接連接渦輪流量計。
12、閥門：采用304不銹鋼閥和優質銅閥。
13、電器：接觸器、開關、漏電保護空氣開關。
14、304不銹鋼儀表柜：測控、電器設備在實驗架上。
15、304不銹鋼材質框架1800*500*1800mm(長×寬×高)，帶腳輪及禁錮腳。
六、測控組成
| 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 水流量 | 轉子流量計 | 就地顯示 | 手動閥控 |
| 壓差 | 壓差傳感器 | 數字壓力儀表 | 無 |
| 液體溫度 | PT100鉑電阻 | 數字溫度儀表 | 無 |
| 渦輪流量 | 傳感器 | 數字流量?jī)x表 | 手動閥控 |
