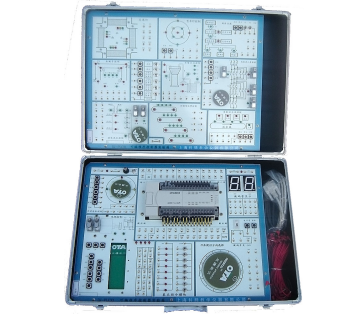

LG-PLC03型可編程控制器實驗箱

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、產品特點
1、PLC主機采用三菱FX3U-32MR-001可編程控制器，功能上完全滿足目前高等院校的PC教學要求。2、采用模塊化設計，包括PLC主機模塊和14個實驗?zāi)K。各模塊間相互獨立。在主機模塊中，所有輸入輸出端口都通過導線連接到實驗板上的鍍金孔上，各實驗?zāi)K都有獨立的輸入、輸出、公共端，這樣在實驗時只需連接所用到的端口。用戶可方便擴展自己的模塊，也為以后實驗系統的升級提供了保障。也可根據用戶要求，更改不同的實驗?zāi)K。
3、較多地采用了實物產品，提高了實驗的真實程度，確保了實驗的實用性。
（1）采用步進電機、減速步進電機、直流電機和減速直流電機等四種電機，其中減速步進電機配有單片機控制的伺服電路，運轉平滑、精確，噪聲?。?br /> （2）使用了十個繼電器，并在實驗板上畫有繼電器的正反轉接法示意圖，讓學生理解并掌握繼電器在正反轉控制電路中的使用方法；
（3）使用了十二個傳感器，可完成閉環控制實驗，如電梯、刀庫等實驗。
4、實驗項目由基本指令實驗，常用功能指令實驗、綜合實驗三部分組成。在實驗項目設計開發中根據用戶的要求和建議，使實驗由簡到難，從而達到一個循序漸進的學習過程。實驗項目也充分貼近實際應用和教學大綱的要求。
5、在實驗箱的設計中留出了所有的輸入、輸出、公共端子，用戶可方便擴展自己的模塊，以及以后實驗系統的升級。
6、配備MCGS工控組態軟件，可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬實驗及實物實驗，所有實驗均有組態棒圖進行動態跟蹤，實驗對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，使學生很快就能適應現場的實際操作。
7、實驗項目豐富，擴展靈活，使用可靠，在教學活動或項目開發中易于使用和維護，是目前國內市場上一款性價比極高的PLC教學實驗設備。

二、技術性能
1、輸入電源：AC: 220V 50HZ ，有漏電保護開關
2、工作環境溫度：-10-55℃ 相對濕度<85%(25℃)
3、主機（推薦配置）：
三菱FX3U-32MR輸入16點、輸出 16點; 配有A/D，D/A模擬量模塊。配置擴展模擬量模塊,4路模擬量輸入/2路模擬量輸出.
4、輸出24V、2A。過流、過載、過壓保護
三、實驗內容
（一）可完成六類指令實驗:
第一類基本指令實驗
第二類定時器及計數器指令實驗
第三類移位寄存器指令實驗
第四類置位/復位及脈沖指令實驗
第五類跳轉指令實驗
第六類常用功能指令實驗
（二）可完成十三個模塊控制實驗項目：（實驗項目可根據用戶需要增減）
1.交通信號燈的自動控制
2.機械手的自動控制
3.加工中心刀庫捷徑方向選擇控制 [轉盤的轉動由步進電機控制（步進電機由單片機控制），轉盤位置由霍爾開關來檢測支持自動識別當前位,自動糾正定位誤差]
4.驅動步進電機的控制
5.舞臺藝術燈飾的控制
6.四層電梯的控制（有實物電機控制，可以動態觀察電梯的運行過程）
7.LED數碼管顯示控制實驗
8.交流電機Y/Δ形起動的控制（電機通過小直流電機模擬轉動）。
9.液體混合裝置的自動控制（攪拌機通過小直流電機模擬轉動）。
10.水塔水位俱自動控制
11.四級傳送帶的模擬運行
12.郵件分揀系統的模擬運行
13．裝配流水線控制
（三）實驗箱配合指導書可撐握下列指令的應用,清單如下：
（1）基本指令
1.取指令2.取反指令3.與指令4.與非指令5.或指令6.或非指令7.輸出指令8.求反輸出指令9.電路塊與指令10.電路塊或指令11.定時器指令12.計數器指令
（2）功能指令:
1.空操作指令2.結束指令3.互鎖指令4.互鎖清除指令5.跳轉指6.跳轉結束指令7.鎖存指令8.前沿微分指令9.后沿微分指令10.逐位移位指令11.通道移位指令12.高速定時器指令13.可逆計數器指令14.通道數據比較指令15.數據傳送指令16.數據求反傳送指令17.置位進位位指令18.復位進位位指令19.加法指令20.減法指令21.乘法指令22.除法指令23.十進制數轉換為二進制數指令24.二進制數轉換為十進制數指令25.譯碼指令26.編碼指令等。
（四）幾個基本電路的編程：
1、常用啟動/停止電路
2、延時接通/斷開電路（計數器的應用）
3、閃爍電路
4、移位寄存器的應用
（五）控制實驗項目：
1、交通信號燈的自動控制
2、機器人自動掃地雷
3、加工中心刀庫捷徑方向選擇控制
4、驅動步進電機的控制
5、舞臺藝術燈飾的控制
6、四層電梯的控制
7、LED數碼管顯示控制實驗
8、交流電機Y/Δ形起動的控制
9、液體混合裝置的自動控制
10、水塔水位自動控制
11、四級傳送帶的模擬運行
12、郵件分揀系統的模擬運行
13、數字邏輯分析儀實驗
14、溫度壓力實驗
15、連線自動撿測系統
（六）室內環境自動監測控制實驗?zāi)K
通過51單片機系統，使用溫度、濕度、光強傳感器，測量環境溫度和濕度及光線明暗.
四、產品配置指南

序號	名稱	型號	類型	備注
1	PLC實驗箱	LG-PLC01/02	必配	三菱FX3U-32MR-001
2	三菱PLC編程電纜	SC-09	必配
3	導線	KT2ABD53	必配	若干
4	三菱RS485通信模塊	FX2N-485-BD	選配	485工控組網用
5	232/485接口轉換器		選配	485工控組網用，教師機用，每批次一個
6	4芯電話線		選配	4852控組網現場布線用，每臺10米
儀器配置：PC機 注：上述儀器可自行選購或由我公司代購。
