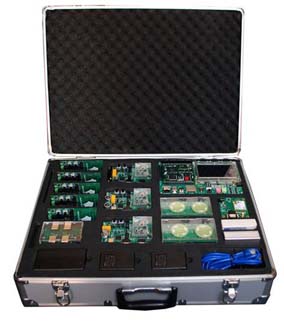

LG-WSN-IOTS型物聯網創新實驗系統

品牌：理工偉業 咨詢電話：010-82827827 82827835

產品介紹：
物聯網是通過各種傳感設備，把物品與互聯網連接起來，進行信息交換和通訊，以實現智能化識別、定位、跟蹤、監控和管理的一種網絡，可廣泛應用于各行各業，如把各種傳感器嵌入或裝備到電網、鐵路、橋梁、隧道、公路、建筑、供水系統、大壩、油氣管道等各種物體中，形成物聯網，通過無線信息的收發，便于通訊和監管，不用數據線，成本低，使用便利。

LG-WSN-IOTS物聯網創新實驗系統集成了多種傳感器模型以及多種無線組網模式，可實現多種物聯網構架，面向各大高校及大專院校的專業教學及創新和競賽，提供了眾多實驗例程，便于學生熟悉和掌握物聯網的構成及實際應用。

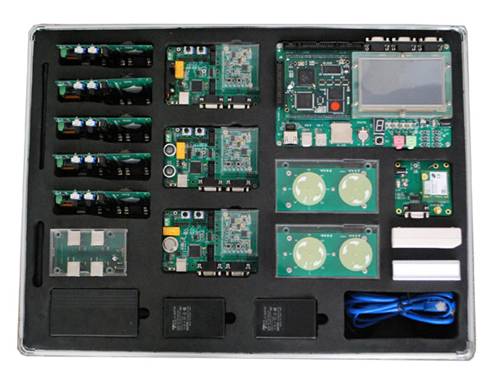

LG-WSN-IOTS物聯網創新實驗系統包括硬件設備、軟件資源、實驗資源三大部分。硬件設備包括微型無線傳感器、通用傳感器及被控對象、嵌入式網關、GPRS網絡設備和其他配套設備。軟件資源包括無線傳感器網絡軟件，嵌入式網關軟件，PC數據管理與分析軟件，實驗資源包括基于控制器的基礎實驗、傳感器信息采集實驗、無線信號收發實驗、Zigbee網絡通訊實驗、及組件控制實驗等，通過對這三部分資源的充分學習，可為物聯網工程應用打下堅實的基礎，并能通過不同傳感器的特性，不同網絡的組成形式，開發出更多實用性強的物聯網應用模式。

1、 硬件設備

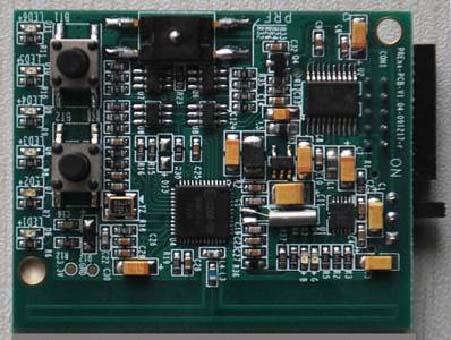

1.1微型無線傳感器

微型無線傳感器分為溫度，濕度，光電，觸力等多種傳感器。每個節點由MCU/RF部分、傳感器部分和電源管理部分組成，包括智能三項傳感節點與智能觸力傳感節點。

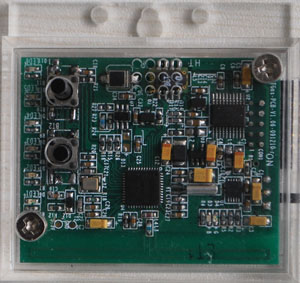

（1）智能三項傳感節點

支持溫度，濕度，光電三種傳感器，支持2.4G無線組網，配備按鍵輸入和LED輸出，支持電池工作，并配套電池充電功能。

（2）智能觸力傳感節點

支持壓力傳感器，支持2.4G無線組網，配備按鍵輸入和LED輸出，支持電池工作，并配套電池充電功能。

1.2通用傳感器以及被控對象

通用傳感器以及被控對象包括通用調試器母板，紅外模擬傳感器母板，超聲波模擬傳感器母板，酒精濃度傳感器母板，電機控制器母板等。每種母版均支持對微型無線傳感器的程序更新與調試，母板可獨立控制自身硬件，也可聯合微型無線傳感器進行聯網，實現網絡化控制。

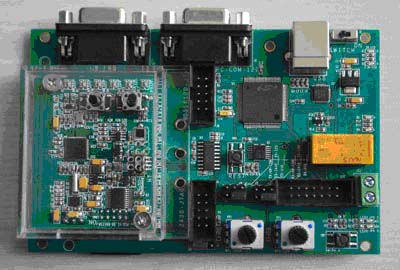

通用調試器母板

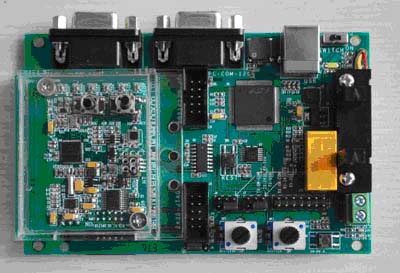

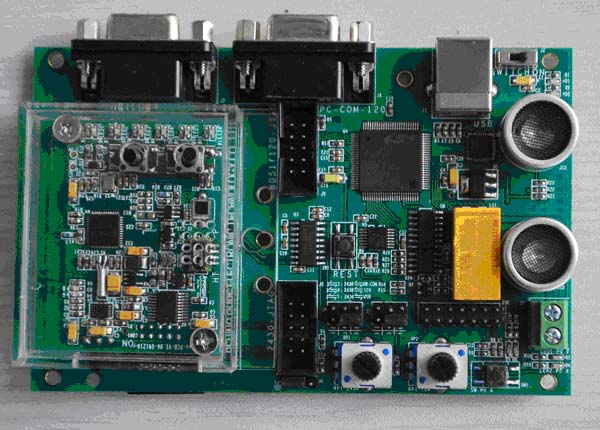

超聲波模擬傳感器母板

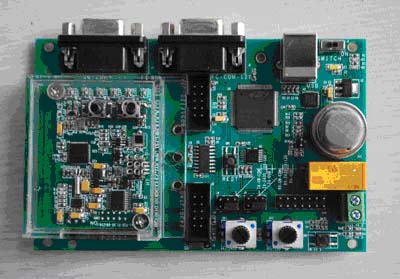

酒精濃度傳感器母板

紅外模擬傳感器母板

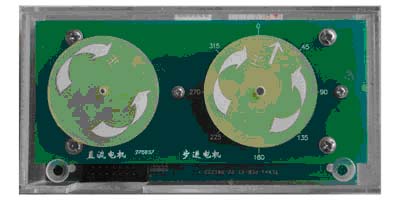

電機控制器母板

1.1及1.2各硬件設備具體性能詳見下表。

序號	硬件名稱	硬件說明
1	智能三項傳感節點	帶有無線組網功能的溫度，濕度，光電傳感器節點
2	智能觸力傳感節點	帶有無線組網功能的觸力傳感器節點
3	通用調試器母板	提供2種MCU的調試接口，通用型的無線傳感調試系統
4	紅外傳感器母板	支持通用型調試模板功能 + 槽型紅外傳感器 + 半導體蜂鳴器
5	超聲波傳感器母板	支持通用型調試模板功能 + 超聲波傳感器
6	酒精濃度傳感器母板	支持通用型調試模板功能 + 酒精傳感器
7	電機控制器母板	支持通用型調試模板功能 + 直流與步進電機
8	無線網絡電源	同時支持8個無線模塊的供電或充電

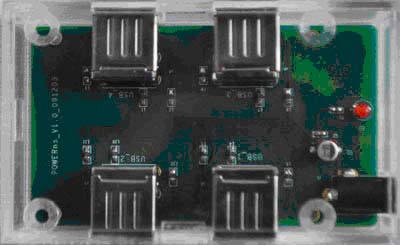

無線網絡電源充電模塊

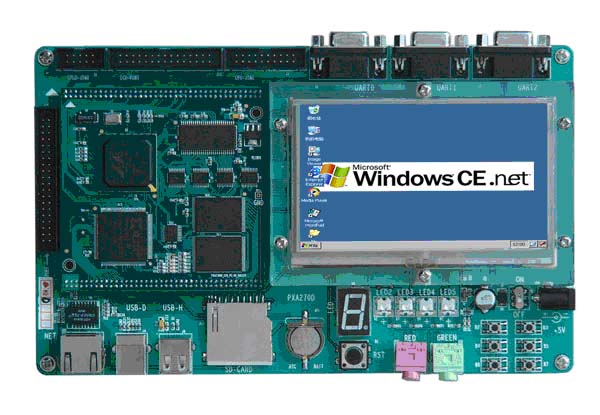

1.3嵌入式網關

嵌入式網關采用DICE-PXA270D系統。

核心板	CPU	Intel XScale PXA270 520MHz
	SDRAM	64Mbyte
	FLASH	32Mbyte
	以太網	100M Ethernet controller (LAN91C111)
	CPLD	Xilinx 95144 (117 User IO)
	接口	160 PIN 接口
底板	以太網接口	100M 以太網接口1 個
	視頻	4.3寸 TFT LCD（包含觸摸屏和有機玻璃外殼）
	音頻	AC97標準音頻輸入輸出接口
	USB HOST	1 個 ,可支持 USB鼠標、鍵盤、標準U盤、USB藍牙、USB攝像頭
	USB CLIENT	1 個 ，支持PC與設備同步
	串行接口	3 個 ，UART0是系統的調試端口；UART1是帶有流控制的5線串行接口，可以連接GPRS/GSM-Modem；UART2是標準的3線串口
	JTAG 接口	標準20pin CPU JTAG接口，標準10pin XILINX CPLD JTAG
	SD 卡接口	支持 SD 卡或 MMC 卡
	數碼顯示	4個 LED指示燈，1個七段數碼管
	實時時鐘	獨立RTC電路
	按鍵	6個用戶功能按鍵，1個復位鍵
	電源	外接 5V/ 3A 直流電源
	總線擴展接口	40pin的總線擴展口支持16bIOTS的系統總線擴展，提供9位地址線，16bIOTS數據線，另外提供系統總線的讀寫控制線和5V電源。用戶也可以使用擴展口上的GPIO，自定義使用模式
	LCD擴展口	30pin的液晶屏擴展口支持16bIOTS LCD擴展，支持*大分辨率為800×600的TFT LCD, 擴展口上還提供直流5V的供電，可用于液晶屏系統供電。

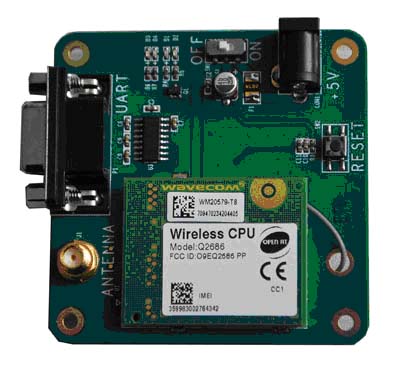

1.4 GPRS Modem

采用Q2686, 實現GPRS網絡通訊。

1.5其他配套設備

包括程序下載器，下載線，串口線，并口線，JTAG板，WSN供電器等配套設備。

2、 軟件資源

2.1無線傳感網軟件

無線傳感器網絡采用2.4G ISM頻段，通過軟件可實現點對點，以及一點對多點的多形式組網控制。

2.2嵌入式網關軟件

嵌入式網關軟件包括WINCE6.0系統軟件。

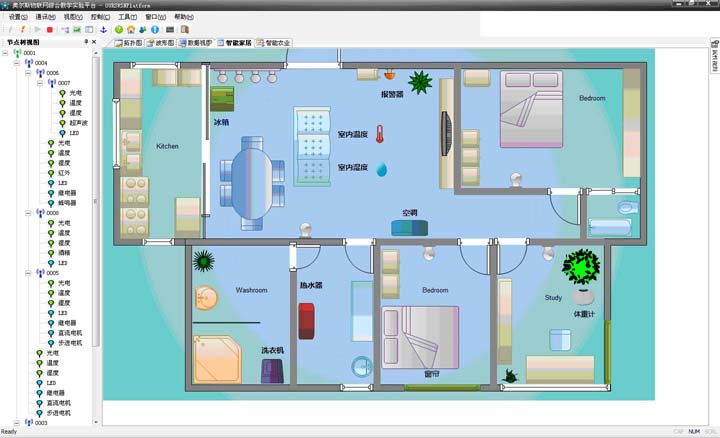

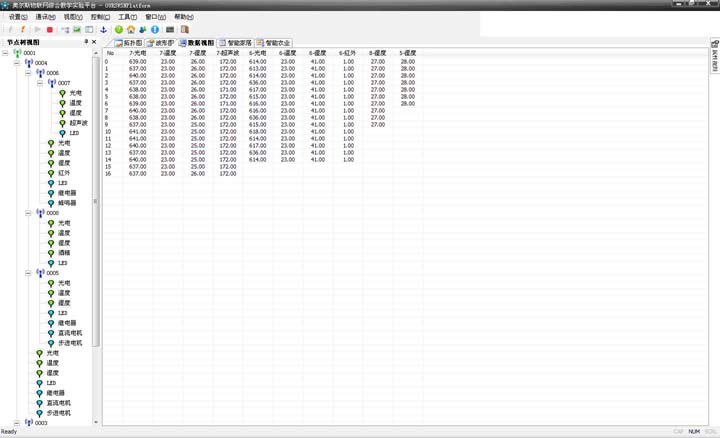

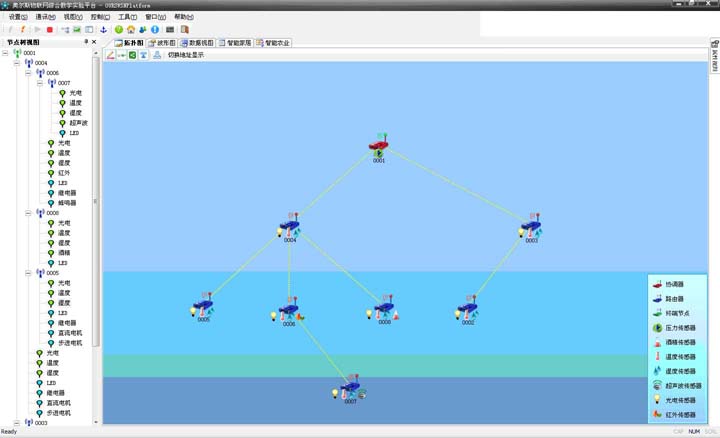

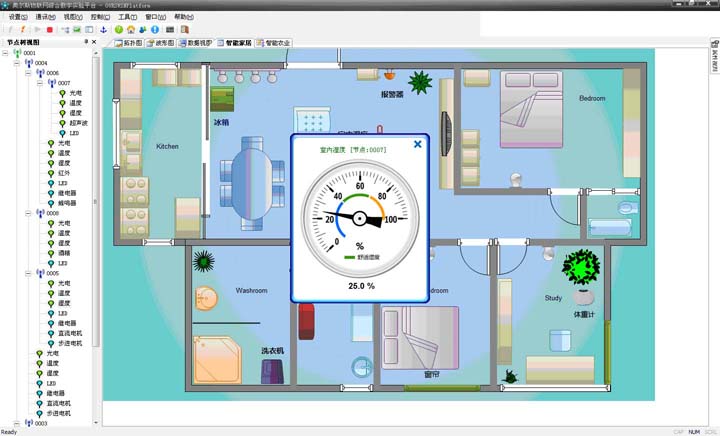

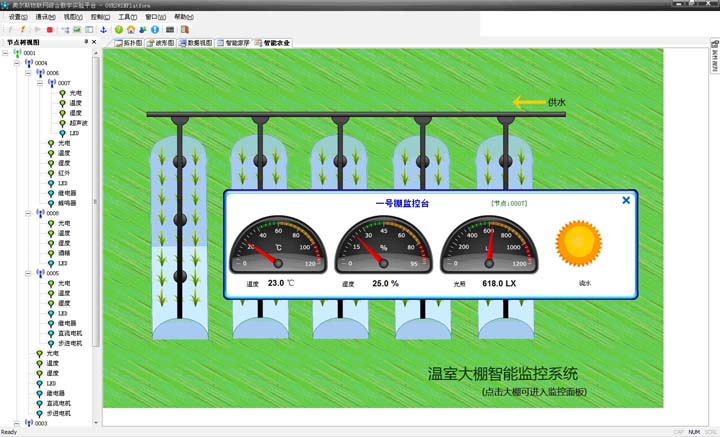

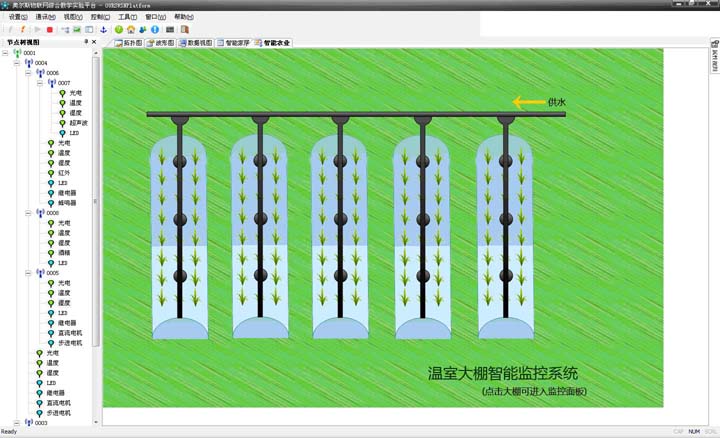

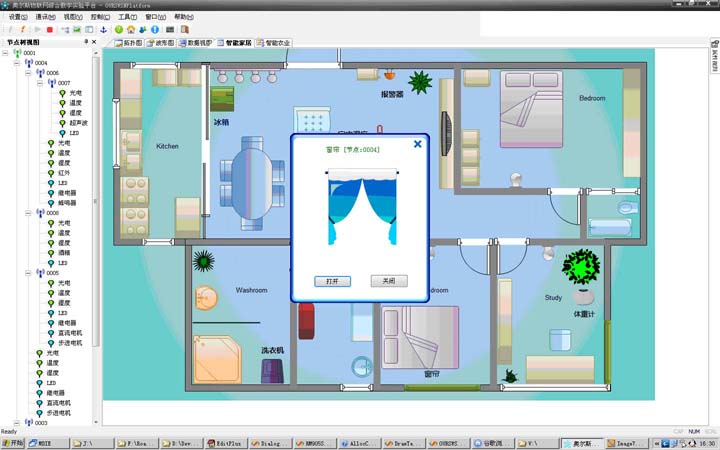

2.3 PC數據管理與分析軟件

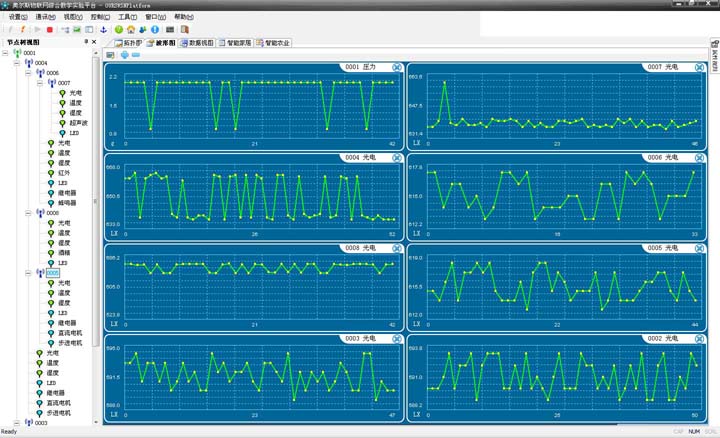

該軟件能在PC上實現數據的管理與維護，通過數字和圖表的方式，可多方位顯示無線傳感器網絡的狀態，及控制傳感網上的設備，還有配套的波形存儲與分析工具。

3、實驗資源

實驗從無線網絡處理器的基本實驗，逐步進階到無線數據采集通信的高級實驗，即能滿足基礎的教學要求，又能加強學生的實際應用能力。

3.1基于CC2430的實驗

CC2430是TI 2.4G無線網絡的主流控制器，是微型無線傳感器的核心控制器。

實驗1：建立實驗環境IAR

實驗2：LED跑馬燈實驗

實驗3：定時器實驗

實驗4：串口通訊實驗

實驗5：AD實驗

實驗6：中斷實驗

實驗7：溫濕度傳感器實驗

實驗8：光電傳感器實驗

實驗9：壓力傳感器實驗

實驗10：簡單無線收發實驗
