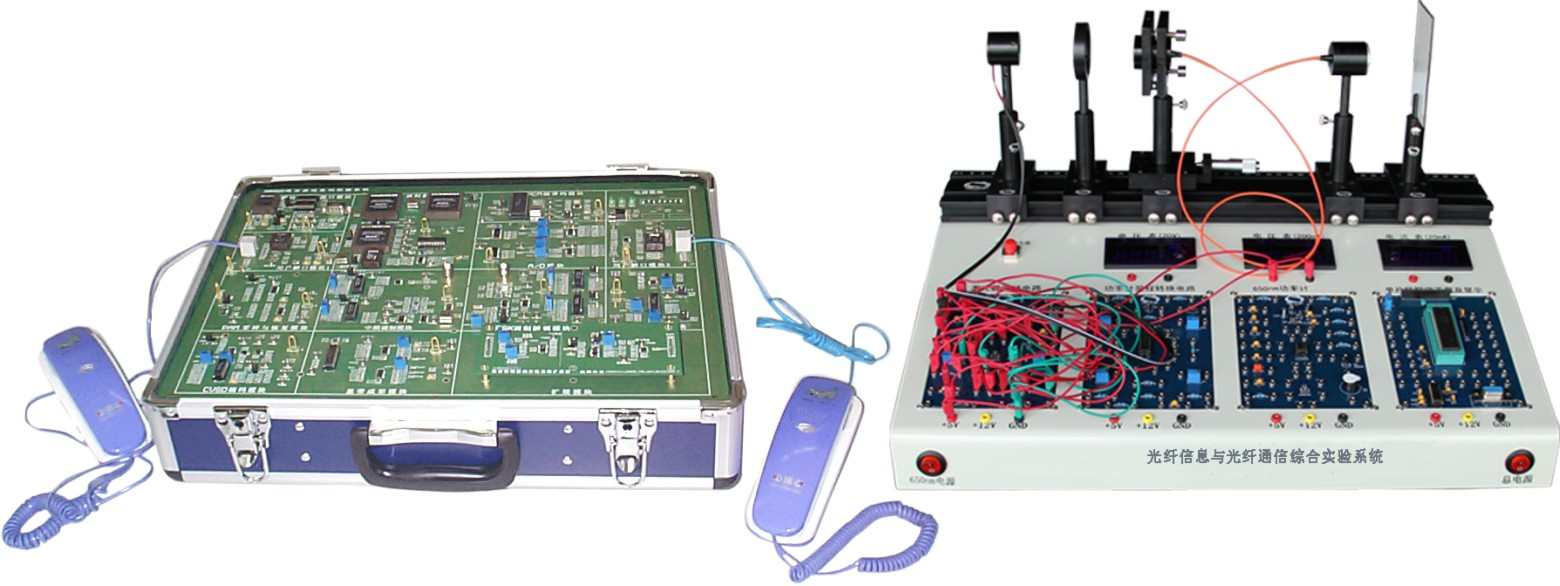

LG-GXT06型 光纖信息與光纖通信綜合實驗系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品簡介
LG-GXT06型光纖信息與光纖通信綜合實驗系統覆蓋了光纖光學、光纖通信和光纖傳感器等相關領域，是學生學習并了解光纖傳輸信息和光纖傳感信息的基本原理和相關技術的基礎實驗設備，通過實驗掌握相關的基本原理和基本操作，為以后的學習奠定堅實的基礎。涉及的專業：信息類專業、通信專業、光學專業、物理專業、計量測試專業和儀器科學專業等。
二、實驗內容
1、光纖光學基本知識
1）光纖激光器與光纖的耦合實驗；
2）光纖傳輸損耗性質及測量實驗；
3）光纖數值孔徑（NA）測量實驗；
2、半導體激光器特性實驗
1）半導體激光器閾值實驗；
2）半導體激光器效率、串聯電阻和背光電流的測量；
3）半導體激光器的調制特性實驗；
4） 半導體激光器的結發熱效應實驗；
3、光纖無源器件
1）光纖轉換器測試實驗；
2）光纖變換器測試實驗；
3）光纖耦合器測試實驗；
4）光纖隔離器特性測試實驗；
5）波分復用器和解復用器測試實驗；
6）可調光纖衰減器測試實驗；
7）光纖機械光開關特性測試實驗；
4、光纖傳感實驗
1）M-Z光纖干涉實驗；
2）光纖溫度傳感實驗；
3）光纖壓力傳感實驗；
5、光纖通信實驗
1）多模光纖特性測量；
2）單模光纖特性測量；
3）法蘭盤特性測量；
4）衰減器特性測量；
5）光分路器特性測量；
6）光波分復用器特性測量；
7）回波反損測量；
8）光波長測量；
9）擾模器制作；
10）PI特性測量；
11）光源穩定性測量；
12）模擬信號光調制；
13）模擬信號光接收；
14）圖像信號傳輸；
15）CMI碼型變換實驗；
16）接收定時恢復電路實驗；
17）消光比測量；
18）加擾碼實驗；
19）5B6B碼型變換實驗；
20）光時域反射測試儀；
21）CDMA擴頻調制解調實驗；
22）AMI／HDB3終端接口實驗；
23）同步數據接口實驗；
24）異步數據接口實驗；
25）CMI傳輸系統測試；
26）5B6B線路編碼通信系統綜合測試；
27）CDMA傳輸系統測試；
28）在線誤碼測試；
29）計算機數據傳輸系統測試；
30）光纖傳輸系統抗干擾性能測量；
31）同步數據通信系統測試；
三、實驗配置參數
1、激光器波長：650±20nm， 功率：≤5mw，輸出端口：FC/PC ； 1310/1550±20nm，功率：1-2.5mw，連續可調；輸出端口：FC/PC；
2、可見光功率探頭：中心波長：650nm，最大輸入功率5.5mw；
3、紅外探頭：響應波長范圍：800-1700nm； 最大輸入功率：4mw，校準波長：1550nm/1310nm；
4、光纖數值孔徑參數：多模光纖跳線：纖芯直徑62.5um；長：1米；
5光纖機械光開關：插入損耗：1310/1550 P1→P2 0.56/0.54 dB ，P1→P3 0.53/0.47 dB ;回波損耗＞50dB ；開關速度：≦8ms ；
6、高隔離度光纖隔離器：最大插入損耗：0.35dB ；回波損耗：≧50dB ；隔離度：≧30dB ；
7、光纖耦合器：分光比：50% : 50% ；最大插入損耗1310/1550: 3.3dB ;
8、光纖波分復用器：隔離度：1310nm ：31.8% ；1550nm ：34%；插入損耗：1310nm ：0.30%；1550nm ：0.34% ；
9、光纖可調衰減器：0-30db可調；
10、光纖溫度傳感器：測溫范圍：-40°~260°，精度1%；
11、光檢測靈敏度高，實際測試指標約-40dBm；
12、可建立臨時應急通信系統（點對點距離大于50公里），可傳輸PCM電話、同步數據（速率：2.048Mbps），計算機數據、模擬圖像等業務。
13、光纖收發器：額定電壓:DC 5V; 物理接口：DB9串口接口與SC接頭；RS-232數據傳輸速率： DC-250Kbps；
14、單模光纖跳線：接口：SC-SC單模光纖跳線；類型：單模；工作波長：1310-1550nm；纖芯直徑：9μm。
四、實驗?zāi)康?/strong>
1、了解光連接器及其原理、種類，實驗操作進行連接器參數測量；
2、掌握光纖偏振控制器工作原理，實驗操作單模光纖偏振狀態控制；
3、了解光纖耦合器用途及其性能參數，實驗操作測量耦合器特性參數測量；
4、了解光纖隔離器用途及其性能參數，實驗操作光纖隔離器特性參數測量；
5、了解光纖光開關用途及其性能參數，實驗操作光纖光開關特性參數測量；
6、了解光波分復用器（WDM）原理與意義，操作雙波長波分復用（WDM）原理性實驗；
7、實現聲音信號-電信號-光信號-電信號的一個數據傳輸與轉化的過程，通過本實驗，能夠讓學生進一步學習聲光電的數字傳輸與轉化應用，以及光纖通信的優勢。
