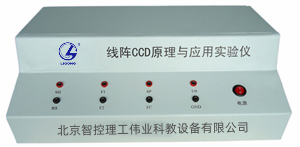

LG-GXZ03型 線陣CCD原理與應用實驗儀
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品介紹
LG-GXZ03型線陣CCD原理與應用實驗儀是我公司專門針對高校光電信息工程、測控儀器等專業精心研制的一款線陣CCD實驗儀產品，當然，它也可以作為科研單位研究線陣CCD原理與應用的工具和平臺。它具有很多同類產品的優點，不僅可以使學生和老師直觀的了解線陣CCD的原理和驅動波形；而且還能夠通過提供的軟件和動手搭建實驗器材使學生更進一步的掌握線陣CCD的幾種典型應用，以加深對課本上理論知識的理解。本款實驗儀的特色在于它的實驗設施以及光學系統安裝在儀器內部，形成微型暗室，抽拉式上蓋設計方便學生打開進行觀察和實驗，使整套光學實驗效果更佳并不受外界光源的干擾。
二、教學目的
1.了解并掌握線陣CCD的工作原理及應用；
2.通過儀器提供的軟件SDK，再加上學生的創造力，使CCD的應用領域變得更寬；為我國光電檢測技術的發展培養人才；
三、主要技術參數
1.傳感器：線陣CCD傳感器，TCD1206D，有效像元數：2160；像元尺寸：14μm×14μm，相鄰像元中心距14μm；
2.數據采集系統：8位分辨率，USB2.0方式，采集速度不低于5MHz高速數據采集系統；
3.信號輸出電器特性：模擬信號輸出5V；數字信號輸出，TTL電平；
4.CPLD：最大延遲時間 tpd(1)10.0ns；電壓電源：內部3V- 3.6V邏輯元件/邏輯塊數目4；宏單元數64；門數1250；輸入/輸出數34；工作溫度0°C-85°C；
5.操作軟件：兼容Microsoft Windows98、Windows2000、WindowsXP、win7；
6.儀器功能的顯示：計算機軟件的Windows界面用圖形顯示；
7.光源：白色LED遠心照明光源；白色LED均勻光源；
8.成像物鏡：50mm/f2多層鍍膜成像鏡頭，5片4組結構，光圈f2 - f16手動調整；
9.數字信號的輸出電平：TTL兼容輸出；
10.模擬信號的輸出電平：0-5V電壓輸出；
11.接口類型：USB2.0總線接口；
12.操作軟件：兼容Microsoft Windows98、Windows2000、WindowsXP；
13.輸入電壓：交流220V，50Hz輸入；
14.典型功耗：不大于25W；
15.主機：
（1）電源：AC220V，50Hz；直流功耗：不大于30W；
（2）外形尺寸：450mm(長)×250mm(寬)×150mm(高)；
（3）重量：5kg；
四、實驗內容
1.線陣CCD 工作原理與驅動波形觀測；
2.線陣CCD 模擬輸出信號的調整；
3.通過采集卡對線陣CCD的模擬輸出信號進行A/D轉換和數據采集；
4.通過軟件浮動閾值對CCD的輸出信號進行二值化處理；
5.利用線陣CCD 對物體尺寸進行非接觸的實時測量；
6.利用線陣CCD 對物體的角度進行測量；
7.用硬件提取邊緣信號的二值化；
五、配套文件資料
1.實驗指導書1本；
2.實驗軟件1套；
備注：客戶自行配置計算機及示波器。
