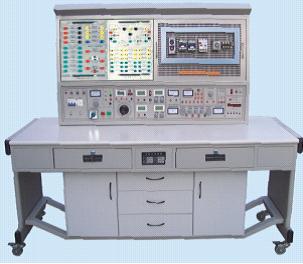

機電一體化專業電工電子實驗室裝備標準
實訓教學目標：
1.掌握萬用表等常用儀器、儀表的使用方法及基本電量參數的測量方法；
2.會使用示波器及信號發生器，了解基本電路的工作點信號波形與信號特性。
3.掌握直流電路的原理；
4. 掌握交流電路的原理；
5. 掌握三相交流電路的原理；
6．掌握常用電子元器件、接插件的識別與測量；
7.了解模擬電路、數字電路的原理。
具有電工學基本定理的驗證功能；
具有常用電工、電子儀表的使用及基本電參數的測量功能；
可完成R、L、C等電路元件的特性分析及電路實驗；
可進行與教學要求相關的單相、三相交流電路的應用實驗；
具有漏電保護功能。
具有電子學基本定理的驗證功能；
包括常用電子元器件，可以滿足對電子元器件進行識別與測量；
具有基本放大器電路、穩壓電源電路、基本邏輯門電路實驗；
可以滿足各種邏輯電路、運算放大電路、功率放大電路等中小規模集成電路的認知及應用；具有漏電保護功能。
三、萬用表
1.直流電壓：
0V～25V；20000Ω/V
0V～500V；5000Ω/V；2.5級；
2.交流電壓：
0V～500V；5000Ω/V；5.0級；
3.電阻：
量程：0 kΩ～4kΩ～40kΩ～400kΩ～4MΩ～40MΩ；25Ω中心；±2.5%；
4.音頻電平：
-10dB～+22dB。
四、交流毫伏表
1.測量范圍：
0.2mV～600V；
2.頻率范圍：
10Hz～600kHz；
3.電壓測試不確定度：
±1%；
4.輸入阻抗：
1MΩ；
顯示位數：3 1/2以上。
五、函數信號發生器
1.頻率范圍：0.1Hz～1MHz；
2.輸出波形：
正弦波、方波、三角波、脈沖波；
3.輸出信號類型：
單頻、調頻、調幅、掃頻；
4.外測頻靈敏度：100mV；
5.外測頻范圍：1Hz～10MHz；
6.輸出阻抗：600Ω；
7.輸出電壓：
≥20Vp-p(1MΩ) ，
≥10Vp-p(50Ω)；
8.數字顯示；
9.TL/CMOS輸出；
10.輸出端口具有短路保護。
六、雙蹤示波器
1.頻寬：20MHz；
2.偏轉因數：
5mV/div～20V/div；
3.上升時間：≤17ns；
4.垂直工作方式：
CH1、CH2、ALT、CHOP、ADD ；
5.掃描時間因數：
0.5s/div～0.2μs/div；
6.觸發方式：
自動、常態、TV-H、TV-V；
7.觸發源：
內(CH1，CH2，交替)、外、電源；
8.觸發靈敏度：
內觸發不小于1div，
外觸發不小于0.5Vp-p。
七、直流穩壓電源
1.雙路0V～30V,0A～3A雙電表顯示，雙組獨立可調 ，恒壓、恒流輸出；
2.穩壓與穩流狀態能夠自動轉換并分別由器件指示狀態；
3.兩路輸出電壓可以任意并聯或串聯、并聯使用，雙倍電流輸出，串聯使用，雙倍電壓輸出；
4.短路、限流雙重保護。采用電流限制保護方式，且限流點可以任意調節。
