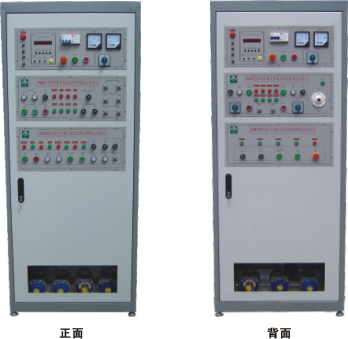

機電一體化專業-電氣控制實訓室裝備標準
實訓教學目標：
1.掌握各類電氣設備選型；
2.掌握電工工具的使用；
3.掌握室內電氣安裝規程；
4.培養電氣控制線路識圖能力；
5.初步掌握控制線路故障檢修方法；
6.學會電氣儀表的應用；
7.學會生產設備電氣控制電路故障的分析判斷方法。
1.配置和安裝測量?jī)x表、按鈕和指示燈等；
2.具有速度、位置、電壓、電流、時間等控制環節的電動機基本控制電路所需配置元件；
3.電氣控制線路元器件安裝在掛板上，便于安裝及更換，便于擴展功能或?qū)嵱?xùn)，操作內容具有典型性和實用性；
4.控制線路和小電機可模擬工廠中各類的電氣拖動系統，并可滿足維修電工進行安裝、調試、故障分析及排故的要求；
5.裝置具有漏電保護和過載保護；
6.雙組型，控制屏提供兩組獨立電源，可供兩個學生同時進行實訓操作；
7.不銹鋼網孔板能裝在實訓裝置上，雙組能夠同時進行操作，能夠?qū)π聦?shí)訓內容進行開發。
二、電動機
單相電容起動電動機：220V，P≤1kW；
三相交流異步電動機：380V，P≤1kW；
雙速三相交流異步電動機：380V，P≤1kW；
雙速三相交流異步電動機（帶速度繼電器）：380V，P≤1kW。
三、萬用表
1.直流電壓：
0V～25V；20000Ω/V
0V～500V；5000Ω/V；2.5級；
2.交流電壓：
0V～500V；5000Ω/V；5級；
3.電阻：
量程： 0 kΩ～4kΩ～40kΩ～400kΩ～4MΩ～40MΩ；
25Ω中心；±2.5%；
4.音頻電平：
-10dB～+22dB。
四、轉速表
偏差：±1r/min
五、鉗型電流表
600V/100A
六、兆歐表
500(1000)V，500MΩ
具有常用的車床、銑床、鏜床、鉆床等實訓考核功能；
具有智能的故障設置、試卷試題編輯、試題檢測、故障點自動恢復功能；
可人為設置故障；
裝置具有漏電保護和過載保護
