一、概 述

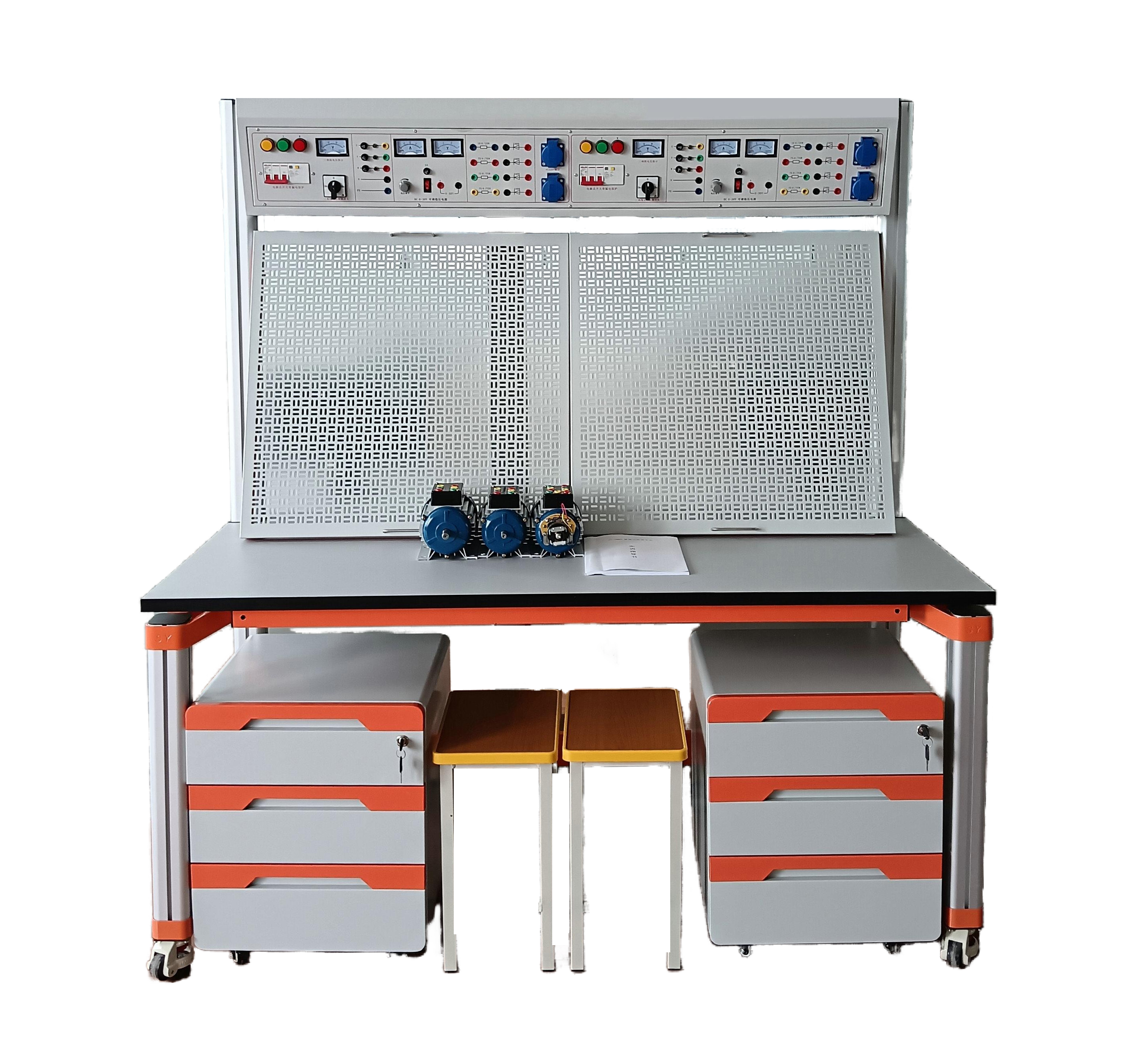

        LGWX-X01型 網孔型通用維修電工實訓裝置主要由實訓桌和網孔板組成，為降低實訓裝置的整體高度，實現實訓室課堂式布置而不擋學生視線，實訓室整體美觀需求，實訓區采用斜面式桌面設計，學生通過網孔板布置實訓線路進行元器件的布局，安裝接線全部由學生自行完成，培養學生的動手能力和操作技能。實訓項目可自行確定，選擇相應的元器件來完成實訓項目，也可作為電工考證設備使用。

二、特 點
1.電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷，可擴展功能或開發新實訓
2.操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房、減少基建投資
3.設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠
4.實訓臺為雙人座，即可以兩個學生同時進行實訓。
5.斜面式網孔板，采用1.5mm厚的不銹鋼板，網孔板的尺寸為600mm ×500mm,孔大小為5×10
6.配套的實訓連接導線采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹青銅彈片，接觸優良
三、技術性能
1.輸入電壓：三相四線（或三相五線）～380V±10%  50Hz
2.工作環境：環境溫度范圍為-10℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜1.5kVA
4.外形尺寸：1300mm×800mm×1450mm
5.安全保護：設有電壓型漏電保護器和電流型漏電保護器（漏電保護動作電流IΔn≤30mA、分?jǐn)鄷r間≤0.1s）、過壓保護、過流保護、過載保護等措施
四、基本配置
實訓臺提供兩組線電壓380V和相電壓220V兩種電源，控制屏兩側提供有單、三相電源插座。
1.設有450V指針式交流電壓表1只，通過波段開關切換指示電源輸入的三相線電壓。
2.實訓臺設有兩組電源通過啟、停按鈕控制電源的輸出，并設有急停按鈕。電源輸出設有短路保護；實訓臺提供安全型插孔三相電源輸出兩組，單相電源輸出采用二插三孔式插座。
3.可調直流穩壓電源
每個工位提供一組0～30V/2A連續可調直流電源,帶有電源開關、三位半數字電壓表指示、三位半數字電流表指示，輸出有軟截止自動恢復保護功能；
4.實訓桌為型材結構，柜子為鐵質雙層亞光密紋噴塑結構，桌面安裝斜面網孔板，造型美觀大方,桌子左右各設有一個抽屜（帶鎖）用于放置工具和元器件。
五、實訓項目
1.電力拖動實訓項目
(1)三相異步電動機直接啟動控制
(2)三相異步電動機接觸器點動控制線路
(3)三相異步電動機接觸器自鎖控制線路
(4)Y-Δ啟動手動/自動控制電路
(5)接觸器聯鎖的三相異步電動機正反轉控制線路
(6)按鈕聯鎖的三相異步電動機正反轉控制線路
(7)雙重聯鎖的三相異步電動機正反轉控制線路
(8)倒順開關控制的三相異步電動機正反轉控制線路
(9)三相異步電動機能耗制動電路
(10)三相異步電動機串電阻降壓啟動控制線路
(11)三相異步電動機的多地控制
(12)工作臺自動往返控制線路
(13)學生自行設計電路的安裝、接線與調試
2.儀表照明實訓項目
(1)電工常用工具的使用
(2)白熾燈照明電路的安裝
(3)兩個開關控制一盞燈
(4)兩地控制一盞燈
(5)聲控開關控制照明電路
(6)日光燈電路
(7)電度表原理與接線
(8)單相電度表的直接接線
(9)單相電度表經電流互感器接線
(10)住宅照明線路實訓

序號	名        稱	型號與規格	數量	備注
1	單相電度表	DD862a	1臺
2	螺口燈座	3A/250V	2只
3	燈泡	220V/40W	2只
4	單聯開關		1只
5	雙控開關		1只
6	聲（光）控延時開關		1只
7	開關盒	86×86×40	2只
8	日光燈管套件（鎮流器）	10W	1套
9	電流互感器	LMK3(BH)-0.66 5/5A 5VA	1只
10	空氣開關	DZ47-63LE4P5A	1只
11	保險絲座	RT18-32/3P	1只
12	直插式保險座	RT14-20	2只
13	熔斷器	RT18-20/3A	3只
14	熔斷器	RT14-20/2A	2只
15	交流接觸器	LC1-D0610Q5N	3只
16	接觸器輔助觸頭	LA1-DN11	3只
17	熱繼電器	JRS1D-25（0.63-1A）	1只
18	熱繼電器座	JRS1D-25/Z	1只
19	通電延時時間繼電器	ST3PA-B/380V（0-10S）	1只
20	時間繼電器座	PF-083A	1只
21	平動按鈕	Φ22-LAY16-AG11	2只
22	平動按鈕	Φ22-LAY16-AR11	2只
23	平動按鈕	Φ22-LAY16-AB11	1只
24	按鈕開關盒	3孔	2只
25	行程開關	LX19-222	2只
26	行程開關	LX19-001	2只
27	倒順開關	KO3-15	1只
28	塑料安裝卡子		250只
29	自攻螺絲		120只
30	走線槽	2525	2米
31	接線端子排	JF5-2.5/5	5條
32	G形導軌	0.4米	1根
33	三相鼠籠式異步電動機	WDJ26，AC380V△	1臺
