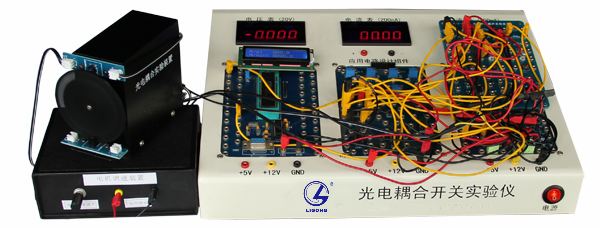

LG-GDO03型 光電耦合開關實驗儀
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品介紹
LG-GDO03型光電耦合開關實驗儀，是基于“電-光-電”轉換特性與應用的一款實驗儀器，它體積靈巧，外形美觀，可以完成多達十余種光電開關原理與應用開發實驗，方便教學，可以讓學生更好的掌握相關的專業知識。
二、教學目的
1.了解并掌握光電耦合開關原理；
2.了解基于C語言的單片機軟件使用方法及程序編寫；
3.了解并掌握非調制型光電耦合開關實驗；
4.了解并掌握調制型光電開耦合關實驗；
5.了解并掌握光電開關鎖相環技術的應用；
6.運用光電耦合開關傳輸音頻信號；
7.運用光電耦合開關測量轉速、里程；
三、主要技術參數
1.對射式光電開關：槽寬4mm，光縫0.5mm，單光束紅外光電傳感光電開關；
2.反射式光電開關：反射距離10-15cm，檢測距離0.2-15mm；
3.電機：電源電壓12V，空載轉速5000rpm，額定轉速2330rpm；
4.顯示模塊：1602液晶屏；
5.主機：
(1）電源：AC220V，50Hz；直流功耗：不大于30W；
(2)外形尺寸：380mm（長）×280mm（寬）×100mm（高）；
(3)重量:4kg；
四、實驗內容
1.對射式光電開關伏安特性實驗；
2.反射式光電開關伏安特性實驗；
3.對射式光電開關時間響應實驗；
4.反射式光電開關時間響應實驗；
5.對射式光電開關電流傳輸比實驗；
6.反射式光電開關電流傳輸比實驗；
7.非調制型對射式光電開關實驗；
8.非調制型反射式光電開關實驗；
9.光電調制實驗；
10.鎖相環解調實驗；
11.調制型對射式光電開關實驗；
12.調制型反射式光電開關實驗；
13.對射式光電開關轉速測量實驗；
14.反射式光電開關轉速測量實驗；
15.對射式光電開關里程測量實驗；
16.反射式光電開關里程測量實驗；
17.對射式光電開關光音頻調制/解調實驗；
18.反射式光電開關光音頻調制/解調實驗；
五、配套文件資料
1.實驗指導書1本；
2.軟件：?jiǎn)纹瑱C(jī)程序及程序下載軟件；
