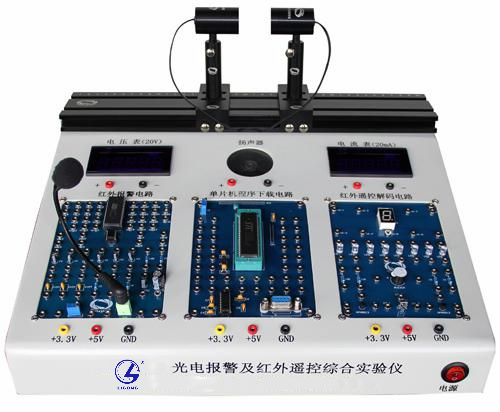

LG-CDJ01型 光電報警及紅外遙控實驗儀
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品概述
我司自主研發的LG-CDJ01型光電報警及紅外遙控實驗儀具有兩大功能，一是光電報警系統，通過感光器件（紅外接收管）把光信號轉換成電信號，控制數碼管的顯示以及報警電路，利用部分?jǐn)?shù)字邏輯電路及單片機，實現在報警過程中顯示對應路數的功能。二是紅外遙控系統（遠程控制技術又稱為遙控技術，是指實現對被控目標的遙遠控制，在工業控制、航空航天、家電領域應用廣泛。紅外遙控是一種無線、非接觸控制技術，具有抗干擾能力強，信息傳輸可靠，功耗低，成本低，易實現等顯著優點，被諸多電子設備特別是家用電器廣泛采用，并越來越多的應用到計算機中），該系統通過對紅外遙控器的解碼實現各種控制電路，如數碼管顯示控制、發光二極管發光控制、蜂鳴器開關控制等。本款儀器的設計采用可搭建電路組件的結構，從設計、安裝、搭建、調試等方面入手，全面提高學生的動手動腦能力和技術水平。
二、產品配置參數
1.紅外發射接收管1對；
2.紅外報警器可搭建電路組件1套；
3.stc89C52單片機及其組件1套；工作溫度范圍：-40～+85℃（工業級）/0～75℃（商業級）；工作電壓：5.5V～3.3V（5V單片機）/3.8V～2.0V（3V單片機）；工作頻率范圍：0～40MHz；共3個16位定時器/計數器，即定時器T0、T1、T2；
4.紅外接收頭HS1838及其可搭建電路組件1套；
5.紅外遙控器1個；
三、實驗?zāi)康?/strong>
1.了解紅外發射接收管的工作原理
2.理解掌握紅外報警器電路工作原理
3.理解紅外遙控器解碼原理
4.進一步熟悉stc89C52單片機的編程及控制電路
四、實驗內容
（一）原理性實驗：
1.紅外發射管伏安特性實驗
2.紅外接收管暗電流和光電流測量實驗
3.矩形波產生實驗（利用555芯片）
4.門電路輸出實驗
5.HS1838輸出測量實驗
（二）應用性實驗：
1.單路信號報警及顯示實驗
2.多路信號報警及顯示實驗
3.紅外遙控器解碼實驗
4.紅外遙控?cái)?shù)碼管顯示數字實驗
5.紅外遙控發光二極管和蜂鳴器控制實驗
